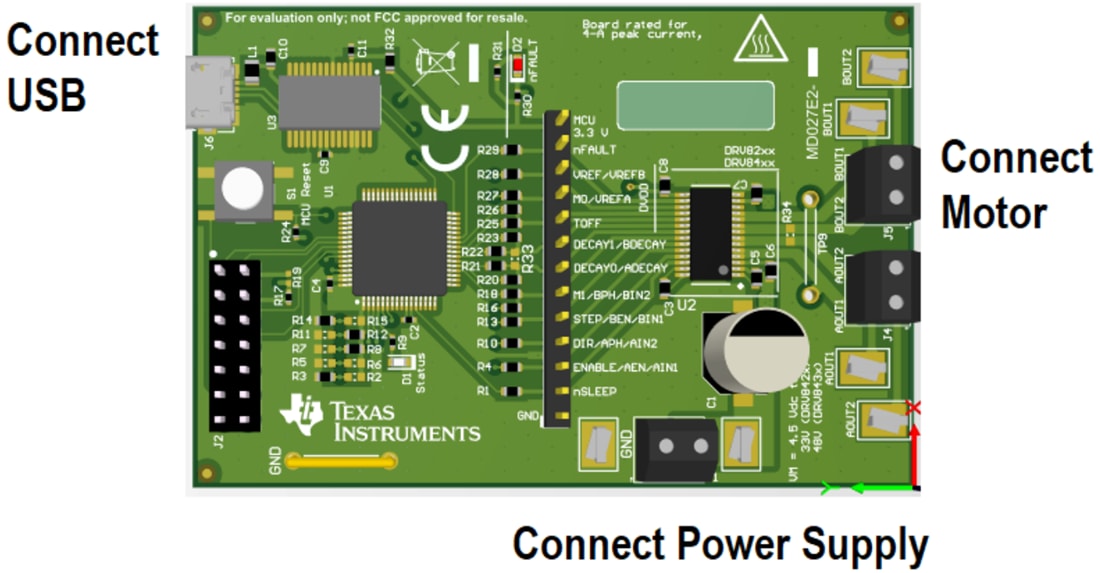

Texas Instruments DRV8434EVM Motortreiber-Evaluierungsmodul

Das Texas Instruments DRV8434EVM Motortreiber-Evaluierungsmodul (EVM) ermöglicht eine einfache Evaluierung des DRV8434 Bauteils. Das DRV8434 ist eine integrierte Motortreiberlösung für bipolare Schrittmotoren. Das Bauteil enthält zwei n-Kanal-Leistungs-MOSFET-H-Brücken sowie eine integrierte Strommessungs- und Regelungsschaltung. Die DRV8434 Bauteile von Texas Instruments können mit einer Versorgungsspannung von 4,5 V bis 48 V betrieben werden. Eine einfache STEP/DIR-Steuerschnittstelle ermöglicht einem externen Controller die Verwaltung der Ausgänge. Der Abklingmodus kann als langsames Mischabklingen, als Smart-Abstimmungs-Welligkeitssteuerung oder als Smart-Abstimmungs-Abkling-Stromregelung ausgewählt werden.
