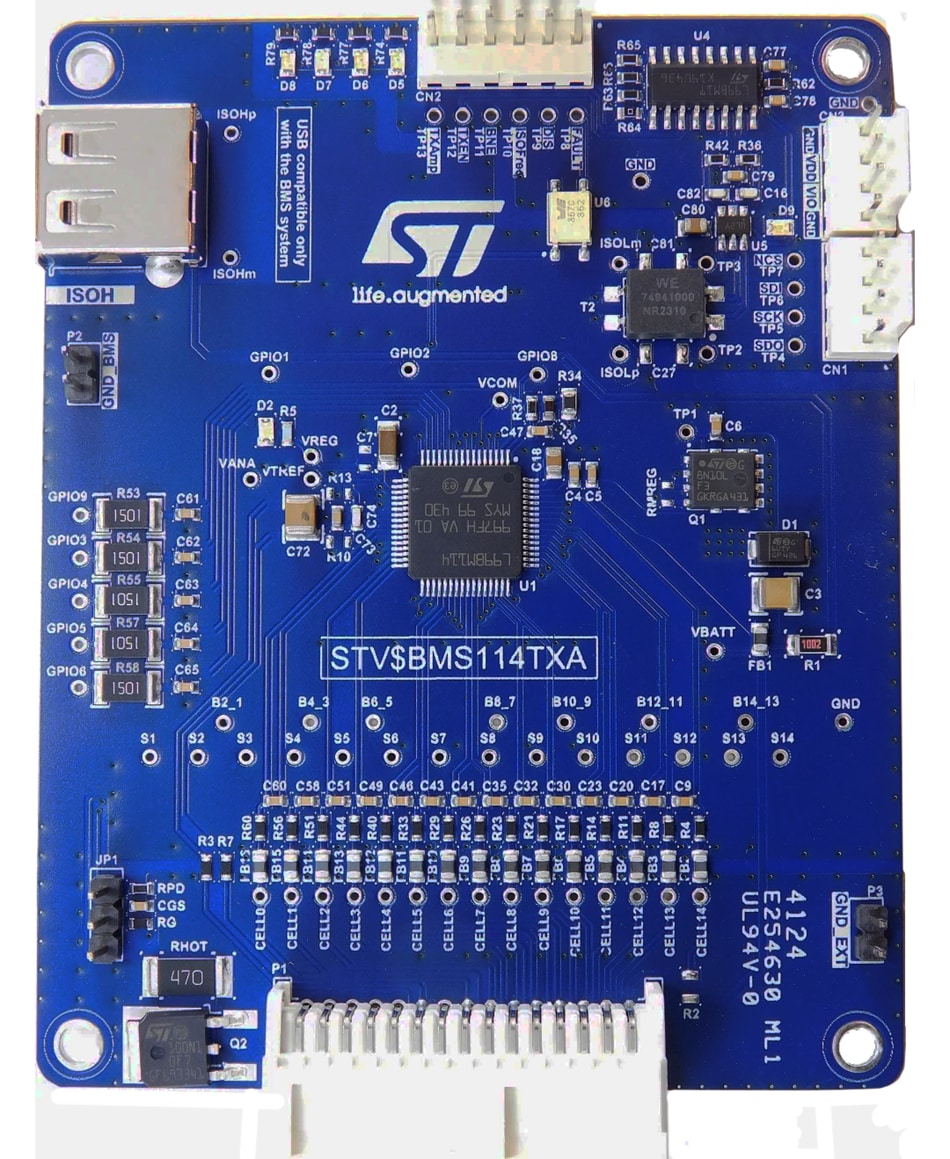

STMicroelectronics STEVAL-BMS114TX BMS-Evaluierungsboard

Das Evaluierungsboard für Batteriemanagementsysteme (BMS) STEVAL-BMS114TX von STMicroelectronics wird mit 4 bis 14 Batteriezellen betrieben. Das Board verwendet den Embedded-Transceiver, um eine isolierte Verbindung zu einem externen MCU zu gewährleisten. Basierend auf dem Überwachungs- und Schutzchip für Lithium-Ionen-Batterien L99BM114 stellt das Board Applikationen mit hoher Zuverlässigkeit sowie den bidirektionalen Universal-SPI-zu-isoliertem-SPI-Transceiver L99BM1T sicher Die Batteriezellen und der Batterieknotenstatus werden über eine Stapel-Spannungsmessung, Zellenspannungsmessung, Temperaturmessung und coulomb-Zählung durch den Schutzchip L99BM114 überwacht.

Das Board STEVAL-BMS114TX von STMicroelectronics bietet ein komplexes Überwachungsnetzwerk zur Messung der Spannung jeder Zelle und des Stroms des gesamten Akkus.

Merkmale

Enthält den Multizellen-Schutzchip L99BM114
Enthält den bidirektionalen Universal-SPI-zu-isoliertem-SPI-Transceiver L99BM1T
Spannungsüberwachung jeder einzelnen Zelle und des gesamten Batterieknotens
Strommessung des gesamten Batterieknotens

5 GPIOs zur Verbindung von Temperatursensoren als NTCs
CN1 Steckverbinder, der die Kommunikation mit einem MCU-Board über SPI ermöglicht
CN2 Steckverbinder, der sich direkt mit einem MCU-Board für Steuer- und Diagnosefunktionen verbindet
Passiver Ausgleich
Kompakte Größe: 100 mm x 76 mm
