Analog Devices Inc. EVAL-ADGS2414D Evaluierungsboard
Analog Devices EVAL-ADGS2414D Evaluierungsboard basierend auf dem ADGS2414D oktalen SPST-Schalter, der über eine serielle Peripherieschnittstelle (SPI) gesteuert wird. Die ADI EVAL-ADGS2414D wird von der EVAL-SDP-CB1Z (SDP-B) Systemdemonstrationsplattform verwaltet, die über einen USB-Anschluss mit einem PC verbunden wird. Die ADGS2414D befindet sich in der Mitte des Boards und für den Anschluss an die Source- und Drain-Pins sind Schraubklemmen vorgesehen. Drei Schraubklemmen versorgen das Bauteil mit Strom, und eine vierte Klemme versorgt den Benutzer bei Bedarf mit einer definierten digitalen Logik-Versorgungsspannung. Alternativ kann die digitale Logik-Versorgungsspannung auch von der SDP-B geliefert werden.
Merkmale
- SPI mit Fehlererkennung
- Enthält CRC, ungültige Lese- und Schreibadressen und SCLK-Zählfehlererkennung
- Analoge Versorgungsspannungen
- ±4,5 V bis ±16,5 V Dual-Versorgung
- 5 V bis 20 V Einzelversorgung
- PC-Steuerung in Verbindung mit der Evaluierungssoftware
- EVAL-SDP-CB1Z (SDP-B) Systemdemonstrationsplattform
Applikationen
- Automatische Testausstattung
- Messgeräte
- Datenerfassung
- Relais-Ersatz
- Luftfahrtelektronik
- Audio- und Videoschaltung
- Kommunikationssysteme
Erforderliche Ausrüstung
- EVAL-SDP-CB1Z (SDP-B) Steuerboard
- DC-Spannungsquelle
- ±16,5 V (Dual-Versorgung)
- 20 V (Einzelversorgung)
- Optionale digitale Logikversorgung: 3,3 V
- Analoge Signalquelle
- Methode zum Messen der Spannung, z. B. ein Digitalmultimeter (DMM)
Demo-Plattform
Analog Devices Inc. Analog Devices EVAL-SDP-CB1Z Steuerplatine
Die Blackfin® (SDP-B) Steuerplatine ermöglicht die Kommunikation mit dem PC in einem System, das evaluiert wird.

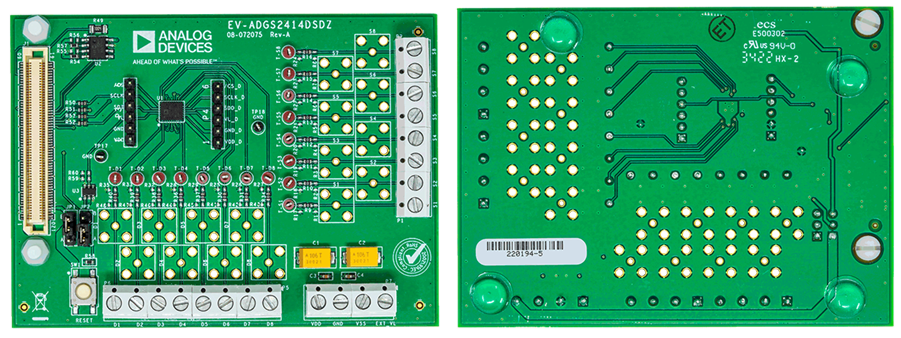

Layout
Veröffentlichungsdatum: 2025-01-29
| Aktualisiert: 2025-03-11
