Vishay IWTX-4646BE-50 Senderspule für Drahtlosladung

Vishay IWTX-4646BE-50 Senderspule für Drahtlosladung

Die Vishay-Dale IWTX-4646BE-50 Senderspule für Drahtlosladung bietet eine robuste Konstruktion und eine Schirmung mit hoher Durchlässigkeit. Beim Test mit WPC-konformen Sender-/Empfänger-Chipsets und einer IWAS-4832FF-50-Empfängerspule mit 2,7mm Abstand bietet das Gerät einen Wirkungsgrad über 70% bei einer Eingangsspannung von 19V. Das Eisenpulver mit hoher Sättigung des IWTX-4646BE-50 wird durch fest integrierte Dauermagneten nicht beeinträchtigt. Als Alternative zu größeren ferrit-basierten Lösungen - bei denen es bei starken Magnetfeldern zu einer Sättigung kommen kann - bietet der IWTX-4646BE-50 eine magnetische Sättigung von 50% bei 4000 Gauß.


Merkmale
  • Eisenpulver-basiert - keine Beeinträchtigung durch fest integrierte Dauermagneten.
  • Stabile Konstruktion
  • Abschirmung mit hoher Durchlässigkeit
  • Bietet beim Test mit WPC-konformen Sender-/Empfänger-Chipsets und einer IWAS-4832FF-50-Empfängerspule mit 2,7mm Abstand einen Wirkungsgrad über 70% bei einer Eingangsspannung von 19V.
  • Blockiert den Ladefluss empfindlicher Komponenten oder Batterien
  • Magnetische Sättigung von 50% bei 4000 Gauß
  • Vollständige AEC-Q200 Automobil-Zertifizierung voraussichtlich 1. Quartal 2015
Anwendungsbereiche
  • WPC-kompatible und Qi Wireless-Lade-Pads

Teile-Nr.BeschreibungDatenblattInduktivitätMaximaler DC-WiderstandToleranzAnzahl der SpulenSelbstresonanzfrequenzWindungszahl









Wird geladen ... Erste Vorherige Nächste Letzte

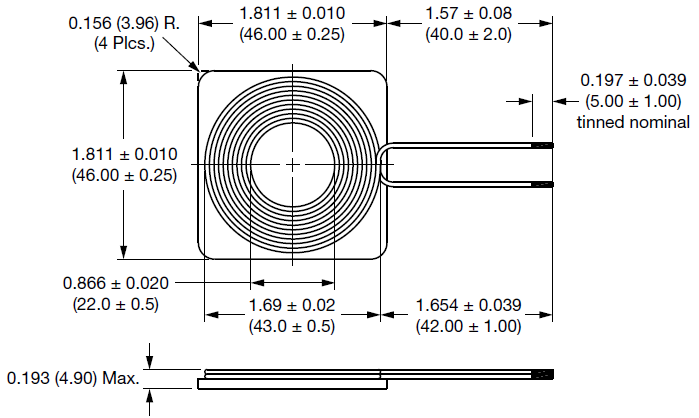

Abmessungen
Abmessungen
