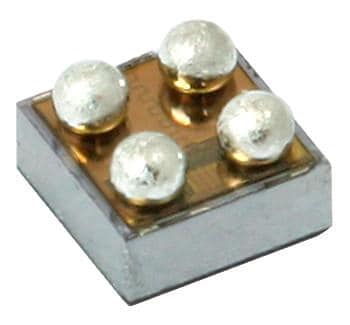

Vishay Siliconix SiP32454 über die Anstiegsrate gesteuerter Lastschalter
Der SiP32454 über die Anstiegsrate gesteuerten Lastschalter von Vishay Siliconix ist ein integrierter High-Side-Lastschalter, der in einem Eingangsspannungsbereich von 0,8V bis 2,5V betrieben wird. Die SiP32454 besteht aus n-Kanal MOSFET-Schaltelementen mit einem Einschaltwiderstand von 28mΩ. Er verfügt über eine langsame Anstiegsrate von 1ms bei 1,2V und 1,5ms bei 2.5V, wodurch der Einschaltstrom begrenzt und Schaltgeräusche minimiert werden. Dieser Lastschalter besitzt eine geringe Eingangslogik-Steuerungsschwelle, die direkt mit den I/O-Pins ohne zusätzlichen Regelwandler oder Treiber verbunden werden kann. Ein 2 MΩ Pulldown-Widerstand ist an den EN-Pins der Steuerungslogik integriert. Der SiP32454 besitzt einen integrierten Abschalt-Ausgangsentladungs-Schaltkreis.
Merkmale
Niedrige Eingangsspannung, 0,8V bis 2,5V
Niedriger RON, 28mΩ Typ.
Steuerung der Anstiegsrate
Niedrige Verknüpfungssteuerung mit Hysterese
Rückstromsperre, wenn deaktiviert
Integrierter Ausgangsentladeschalter
Integrierter Pulldown-Widerstand bei EN-Kontakt
4 Bumps, 0,8mm x 0,8mm WCSP-Gehäuse mit 0,4mm Rastermaß
