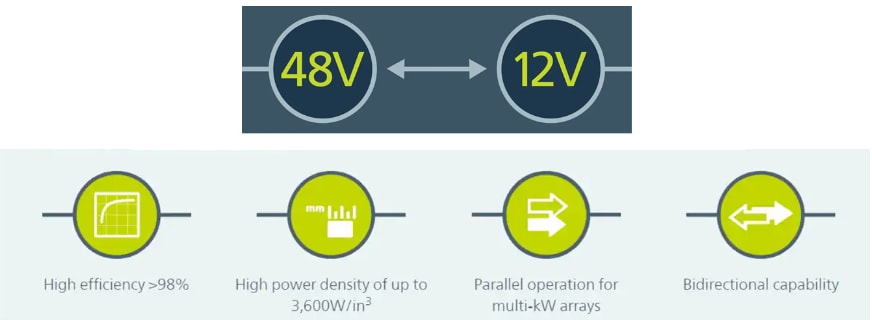

Vicor NBM2317 Nicht-isolierter DC-DC-Wandler mit einem festen Verhältnis

Der NBM2317 nicht-isolierte DC-DC-Wandler mit festem Verhältnis von Vicor ist ein bidirektionaler Wandler, der 12 V zu 48 V überbrückt und eine Dauerleistung von 1000 W, sowie eine Spitzenleistung von 1,5 kW in einem kleinen Gehäuse liefert. Der NBM2317 ist ein Brückenwandler für 48-V- und 12-V-Systeme, der 800 W bei einem Spitzenwirkungsgrad von 97,9 % liefert. Die NBM-Produktfamilie von Wandlern ist als Wandler in Durchsteckmontage-Gehäusen (Chip™) und oberflächenmontierbaren (SM-ChiP™) Gehäusen zur Boardmontage untergebracht sind, um eine hohe Dichte, einen hohen Wirkungsgrad und niedrige Kosten zu ermöglichen. Die NBM-Schalter, mit Abmessungen von 23 mm x 17 mm x 5,2 mm, verbrauchen bei 1,7 MHz nur einen Bruchteil des Platzes, der von herkömmlichen, langsam schaltenden (sub 1 MHz) Lösungen belegt wird. Darüber hinaus liefert der NBM eine Spannung, die praktisch rauschfrei ist, ohne dass dabei externe Filter, Bulk-Kondensatoren, Hot-Swap oder Einschaltstrombegrenzung erforderlich sind, während herkömmliche Lösungen typischerweise eine große Auswahl an diskreten Komponenten erfordern, um einen gleichwertigen Betrieb zu bieten. Der NBM ist in einem oberflächenmontierbaren Wandler untergebracht, der in einem Gehäuse (SM-ChiP) untergebracht wurde. Dieses Gehäuse bietet eine niedrige thermische Impedanz an der Ober- und Unterseite des Gehäuses und sorgt für ein einfaches Wärmemanagement. Der NBM erreicht auch eine schnelle Einschwingleistung und reagiert schnell auf transiente Lasten (in 1 Mikrosekunde), während er seine Ausgangsspannung innerhalb eines schmalen Spannungsbandes aufrechterhält. Der NBM ist zudem ein bidirektionaler Wandler, der eine dynamische Umwandlung von 12 V zu 48 V oder 48 V zu 12 V bietet.
