Vicor BCM6123 ChiP-Bus-Wandlermodule
Die BCM6123 ChiP-Bus-Wandlermodule von Vicor werden von einem 380 VDC-Nenneingang betrieben und liefern einen isolierten sekundären Sicherheitsausgang mit extrem niedriger Spannung (SELV). Die BCM6123 Bus-Wandler sind in einem 63,34 mm x 22,80 mm x 7,21 mm 6123 ChiP-Gehäuse erhältlich und bieten bis zu 125 A Ausgangsstrom. Diese Vicor-Module bieten eine Ausgangsspannung von 8,1 V bis 51,3 V und einen Wirkungsgrad von bis zu 98 %. Darüber hinaus verfügen die BCM6123-Module über eine digitale PMBus-Kommunikation, die eine Steuerungs- und Telemetriefähigkeit innerhalb des Systemdesigns ermöglicht.
Merkmale
- 200 V bis 400 V oder 260 V bis 410 V Eingangsspannung
- 8,1 V bis 51,3 V Ausgangsspannung
- Wirkungsgrad von bis zu 98 %
- Abmessungen: 63,34 mm x 22,80 mm x 7,21 mm
- Liefert einen isolierten sekundären Sicherheitsausgang mit extrem niedriger Spannung (SELV).
- Digitale PMBus-Kommunikation für Steuerungs- und Telemetriefunktionen innerhalb des Systemdesigns
Erhöhung der UAV-Nutzlast- und Flugzeit
Herausforderungen in Bezug auf Größe, Gewicht und Energieeffizienz
Größe, Gewicht und Leistung (SWaP) eines UAVs sind direkt proportional zur Nutzlastfähigkeit und Flugzeit. Das Stromversorgungsnetzwerk (Power Delivery Network - PDN) trägt wesentlich zu Größe und Gewicht eines UAVs bei. Die leichte, hochdichte und hocheffiziente DC/DC-Stromversorgungslösung erleichtert die Erhöhung der Funktionalität, der Nutzlast und der Reichweite erheblich.
Unbemannte Luftfahrzeuge für die Kommunikation
Diese UAV-Klasse ist auf Solarenergie angewiesen, um die Anforderungen an ihre langen Flugzeiten zu erfüllen. Solarenergiesysteme beruhen auf dem Einsatz von MPPT-Schaltkreisen (Maximum Power-Point Tracking), um sicherzustellen, dass die Solarenergie mit der gewünschten Spannung geerntet wird, bevor sie in eine Spannung umgewandelt wird, die zum Laden einer Sekundärbatterie geeignet ist. Im Zuge der Entwicklung von UAVs sind Topologien wie Zero Voltage Switching (ZVS) und Zero Current Switching (ZVS/ZCS) wichtig, um die wachsende Vielfalt an Treibstoffquellen und Anwendungen mit zunehmenden Leistungsanforderungen zu ermöglichen.
Stromversorgungsnetzwerk
Eine Kombination der BCM6123 und PI3741 ZVS-Abwärts-/Aufwärtswandler bietet einen streng geregelten 28V-Ausgang für verschiedene UAV-Lasten. Der BCM6123 bietet eine isolierte Umwandlung der 350V zu einem 48V Zwischenbus, während der PI3741 ZVS-Abwärts-/Aufwärtswandler über eine große Auswahl von Eingangsspannungs-Betriebsfunktionen verfügt.
Anwendungsbeispiel

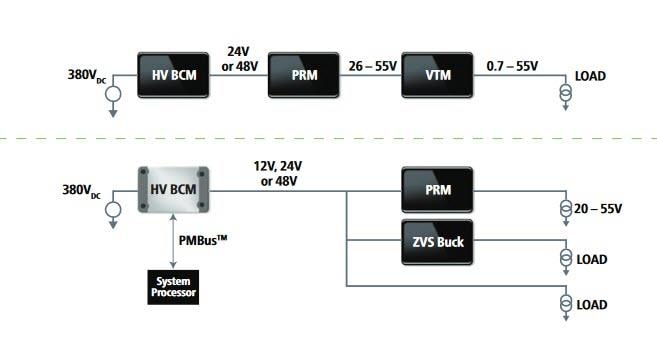

Typische Applikations-Schaltung
