TI TAS5717 Digital-Audioleistungsverstärker

Die Texas Instruments TAS5717 10W Digital-Audioleistungsverstärker sind für Bridge-Tied-Stereolautsprecher ausgelegt. Ein serieller Dateneingang ermöglicht die Verarbeitung von bis zu zwei diskreten Audiokanälen und die nahtlose Integration mit den meisten digitalen Audioprozessoren und MPEG-Decodern. TI TAS5717 Digital-Audioleistungsverstärker akzeptieren zahlreiche Eingangsdaten und Datenraten. Ein voll programmierbarer Datenpfad leitet diese Kanäle an die internen Lautsprechertreiber um. Der TI TAS5717 ist ein untergeordnetes Gerät, das alle Takte von externen Quellen empfängt. Der TAS5717 funktioniert mit einem PWM-Carrier in einer Schaltrate von 384kHz bis 352KHz, abhängig von der Eingangsabtastrate. Die Überabtastung zusammen mit einem Fourth-Order-Noiseshaper bietet ein flaches Grundrauschen und einen hervorragenden dynamischen Bereich von 20Hz bis 20kHz.

Funktionen für Audioeingang-/Ausgang
  • Unterstützt 2×10W
  • Weiter PVDD-Bereiche von 4,5V bis 26V
  • Effizienter Betrieb der Klasse D beseitigt die Anforderungen für Kühlkörper
  • Erfordert nur 3,3V und PVDD
  • Ein serieller Audioeingang (zwei Audiokanäle)
  • I²C Adressauswahl über PIN (Chip Select)
  • Unterstützt eine Abtastrate von kHz bis 48kHz (LJ/RJ/I2S)
  • Externes Kopfhörerverstärker-Abschaltsignal
  • Integrierter CAP-freier Kopfhörerverstärker
  • Stereokopfhörerausgänge (Stereo 2V RMS Leitungstreiber)
Audio/PWM-Verarbeitung
  • Unabhängige Kanallautstärkeregelung mit 24dB zum Stummschalten
  • Programmierbare Zweiband-Dynamikregelung
  • 14 programmierbare Biquads für Lautsprecher-EQ
  • Programmierbare Koeffizienten für DRC-Filter
  • DC-Sperrfilter
  • 0,125dB Fine Volume-Unterstützung
Anwendungsbereiche
  • Bridge-Tied-Lautsprecher

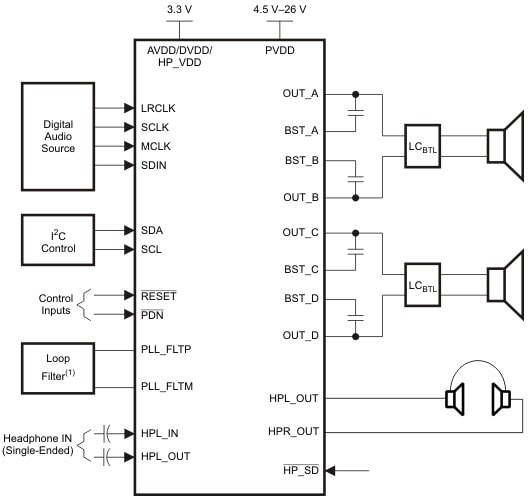

Funktionsdiagramm
