Texas Instruments PCM9211 Transceiver

Texas Instruments PCM9211 Audioschnittstellenempfänger sind analoge und digitale Frontend-Komplettlösungen für moderne Multimedia-Player und Recorder. Der TI PCM9211 integriert einen analog/digital Stereokonverter, S/PDIF-Empfänger mit bis zu 12 Multiplex-Eingängen und 3x PCM-Eingängen, um damit anderen Audioempfängern die gleichzeitige Übertragung mit analogen und S/PDIF-Signalen an einen digitalen Signalprozessor zu ermöglichen. Die TI-Audioschnittstellenempfänger sind beispielsweise für die Verwendung in Heimkinos und mit AVR-Geräten, Fernsehern, Soundbars und Hochleistungs-Soundkarten ausgelegt.

Merkmale
  • Integriertes DIX, ADC und Signalführung: Asynchroner Betrieb (DIR, DIT, ADC), Mux und Routing von PCM-Daten: I²S, linksbündig, rechtsbündig
  • Digitaler I/F-Audioempfänger (DIR): 24-Bit, 216 kHz, 50 ps niedriger Jitter
  • Digitaler I/F-Sender (DIT): 24-Bit, 216 kHz, 24-Bit Datenlänge, 48-Bit Kanalstatuspuffer, synchroner/asynchroner Betrieb
  • Analog/Digital-Konverter (ADC): 24-Bit, 96 kHz, dynamischer Bereich: 101 dB (fS = 96 kHz), synchroner/asynchroner Betrieb
  • Routingfunktion: Eingang: 3x PCM, 1x DIR, 1x ADC
Anwendungsbereiche
  • Heimkino und AVR-Geräte
  • Fernseher und Soundbars
  • Musikinstrumente, Aufzeichnung und Broadcast
  • Hochleistungs-Soundkarten

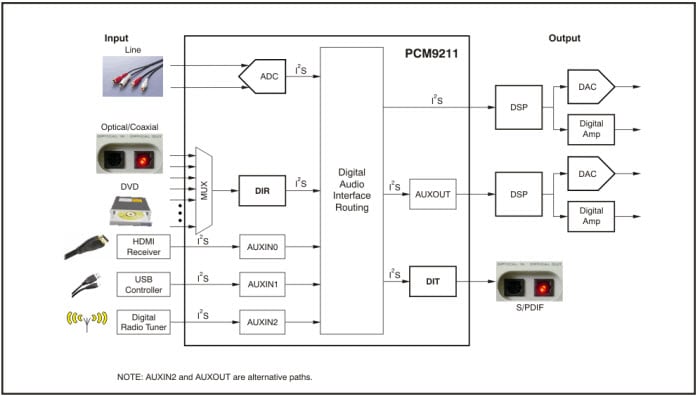

Funktionsdiagramm
