TI ADS1294 / ADS1296 Analog Front End

Die Texas Instruments ADS1294 und ADS1296 24-Bit Analog Front End Geräte für biopotenziale Messungen bieten eine hohe Integration und hervorragende Leistung, und ermöglichen das Entwickeln skalierbarer medizinischer Anwendungssysteme, die wesentlich kleiner sind, weniger Energie verbrauchen und die Gesamtkosten reduzieren. Die TI ADS1294 und ADS1296 24-Bit Analog Front End-Geräte sind mit einem flexiblen Eingangsmultiplexer pro Kanal ausgestattet, der unabhängig mit den intern generierten Signalen für Tests, Temperatur und Ableitungserkennung verbunden werden kann. Die TI ADS1294 und ADS1296 funktionieren mit Datenraten bis zu 32 kSPS und ermöglichen die Implementierung der PACE-Softwareerkennung. Diese TI Analog Front End Delta-Sigma Analog-in-Digital-Wandler umfassen alle Funktionen, die in EKG- und EEG-Anwendungen erforderlich sind.

Merkmale
  • 4 Eingangskanäle (ADS1294) / 6 Eingangskanäle (ADS1296)
  • Geringe Energie: 0,75mW/Kanal
  • Eingangsrauschen: 4µVPP (150Hz BW, G = 6)
  • Eingangsruhestrom: 200 pA
  • Datenrate: 250SPS bis 32kSPS
  • CMRR: –115dB
  • Programmierbare Verstärkung: 1, 2, 3, 4, 6, 8 oder 12
  • Unipolare oder bipolare Versorgung: AVDD = 2,7V bis 5,25V, DVDD = 1,65V bis 3,6V
  • Integrierter rechter Antriebsverstärker, Ableitungserkennung, WCT, PACE-Erkennung, Testsignale
  • Digitale PACE-Erkennungsfunktion
  • Integrierter Oszillator und Referenz
  • Flexible Ausschalt-/Standby-Modi
  • SPI™-kompatible, serielle Schnittstelle
  • Betriebstemperaturbereich:
  • -40°C bis +85°C
  • Nicht magnetisches BGA-Paket
Anwendungsbereiche
  • Medizinische Anwendung (EKG, EMG und EEG): Patientenüberwachung; Langzeit-EKG, Vorfall, Stress und Vitalparameter, einschließlich ECG, AED, Telemedizin
  • BIS (Bispectral Index), EAP (Evoked Audio Potential), Schlafstudien
  • Hochpräzise gleichzeitige Multikanal-Signalerfassung

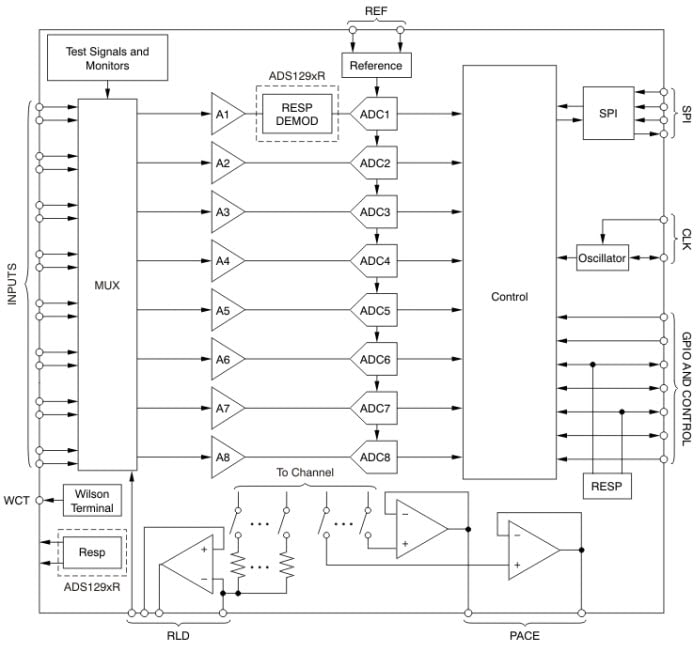

Funktionsdiagramm
