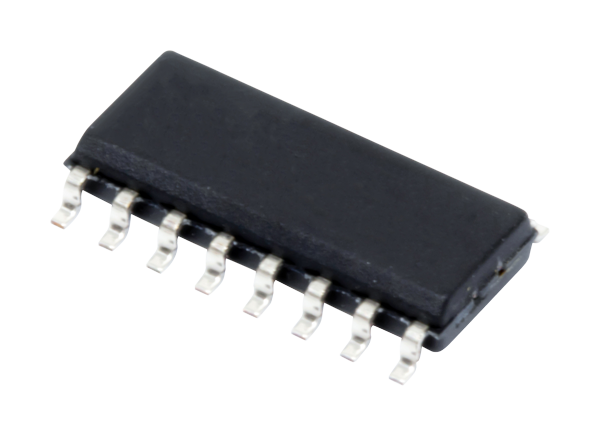

Texas Instruments UCC28063 PFC Controller
Der UCC28063 Natural Interleaving™ Transition-Mode-PFC-Controller von Texas Instruments mit verbesserter Geräuschimmunität ist für geräuschempfindliche Unterhaltungselektroniken ausgelegt. Diese TI-Lösung erweitert die Vorteile des Übergangsmodus - hoher Wirkungsgrad mit kostengünstigen Komponenten - durch höhere Leistungswerte, als bisher möglich waren. Bei der Natural-Interleaving-Technologie arbeiten beide Kanäle des TI UCC28063 im Master-Betrieb und werden auf dieselbe Frequenz synchronisiert. Dieser Ansatz sorgt für eine hohe Anpassungsfähigkeit und ein schnelleres Ansprechverhalten und stellt sicher, dass jeder Kanal im Übergangsmodus funktioniert. Zum erweiterten Systemschutz gehören ein Eingangs-Spannungsabfallschutz und eine Dropout-Wiederherstellung, ein Ausgangsüberspannungs-, Leerlauf- und Überlastschutz, ein Warmstart, eine Phasenausfallerkennung und ein Überhitzungsschutz. Die zusätzliche FailSafe-Überspannungsschutzschaltung schützt gegen Kurzschlüsse zu Zwischenkreisspannungen. Bleiben solche Fehler unentdeckt, kann dies zu katastrophalen Ausfällen beim Gerät führen.
Merkmale
- Input Filter and Output Capacitor Ripple-Current Cancellation
- Reduced current ripple for higher system reliability and smaller bulk capacitor
- Reduced EMI filter size
- Phase Management Capability
- FailSafe OVP with Dual Paths Prevents Output Over-Voltage Conditions by Voltage-Sensing Failures
- Sensorless Current-Shaping Simplifies Board Layout and Improves Efficiency
- System
- Advanced Audible Noise Performance
- Non-linear Error-Amplifier Gain
- Soft Recovery on Overvoltage
- Integrated Brownout and Dropout Handling
- Reduced Bias Currents
- Improved Efficiency and Design Flexibility over Traditional Single-Phase Continuous Conduction Mode (CCM)
Applikationen
- 100W to 800W Power Supplies
- Gaming
- D-to-A Set-Top Boxes
- Adapters
- LCD, Plasma and DLP™ TVs
- Home Audio Systems
