Texas Instruments TUSB9261 SuperSpeed UBS 3.0-to-Serial-ATA-Bridge

Der Texas Instruments TUSB9261 SuperSpeed UBS 3.0-to-Serial-ATA-Bridge stellt die erforderliche Hardware und Firmware zur Implementierung eines mit dem USB-angeschlossenen SCSI-Protokoll (UASP) konformen Massenspeichergeräts, das sich für die Überbrückung von Festplattenlaufwerken (HDD), Solid-State-Laufwerken (SSD), Optische Laufwerken und anderen mit einem USB 3.0 Bus kompatiblen SATA 1,5-Gbps- oder SATE 3,0-Gbps-Gerät eignet. Zusätzlich zur UASP-Unterstützung (USB-angeschlossenes SCSI Protokoll), implementiert die Firmware des ARM Cortex-M3 Mikrocontroller-basierte TI TUSB9261 SuperSpeed UBS 3.0-to-Serial-ATA-Bridge die Schnittstellen des Bulk-Only-Transport (BOT) der Mass-Storage-Class und der USB - Human Interface Device (HID). Die Merkmale des TUSB9261 sind ein integrierter Transceiver, der die SS/HS/FS-Signale empfängt. Dieses Gerät verfügt außerdem über einen adaptiven Equalizer, der als Bester der Branche gilt. Der TI TUSB9261 ist für den Einsatz in externen HDD-/SSD-, externen DVD-, externen CD-, und HDD-basierten tragbaren Mediaplayern optimiert.


Merkmale
  • Universeller Serieller Bus (USB)
    • SuperSpeed USB 3.0 Konform - TID 340730020
      • Integrierte Transceiver-Unterstützung SS/HS/FS Signaltechnik
    • Branchenbester adaptiver Equalizer
      • Ermöglicht eine größere Jittertoleranz im Empfänger
    • Unterstützung der USB-Class
      • USB-Angeschlossenes SCSI-Protokoll (UASP)
      • USB-Massenspeicherklasse BOT-Protokoll (Bulk-Only Transport)
      • Unterstützung bei Fehlverhalten für 13 Fälle (In den BOT-Spezifikationen definiert)
      • Unterstützung der USB-Bootfähigkeit
      • USB Human Interface Device (HID)
    • Unterstützung der Firmware-Aktualisierung durch USB, unter Verwendung einer von TI zur Verfügung gestellten Anwendung
  • SATA-Schnittstelle
    • Serielle ATA-Spezifikationsrevision 2.6
      • Gen1i, Gen1m, Gen2i, und Ben2m
    • Unterstützung für mit ATA/ATAPI-Spezifikation konformen Massenspeichergeräte
  • Integrierter ARM Cortex M3 Core
    • Anpassbare Code-geladene Anwendung von EEPROM durch die SPI-Schnittstelle
    • Zwei zusätzliche SPI-Portchip-Selects für Peripherieverbindungen
    • Bis zu12 GPIOs für Endnutzerkonfigurationen
      • 2 GPIOs haben PWM-Funktionalität für LED-Blinkgeschwindigkeitssteuerung
Anwendungsbereiche
  • Externe HDD/SSD
  • Externe DVD
  • Externe CD
  • HDD-basierte tragbare Media-Player

TI TUSB9261DEMO-Platine

DieTI TUSB9261DEMO freistehende Referenzkonstruktion dient als Brücke zwischen eine SuperSpeed-USB-Bus und einem SATA-Gerät. Der TI TUSB9261DEMO wird zur Bewertung der Systemkompatibilität verwendet. Er bieter eine TUSB9261 Hardware-Referenzkonstruktion zur Verbindung mit einem SATA-Gerät wie z. B. einem Solid-State-Laufwerk, Festplattenlaufwerk, DVD-Laufwerk oder Blu-Ray-Laufwerk.

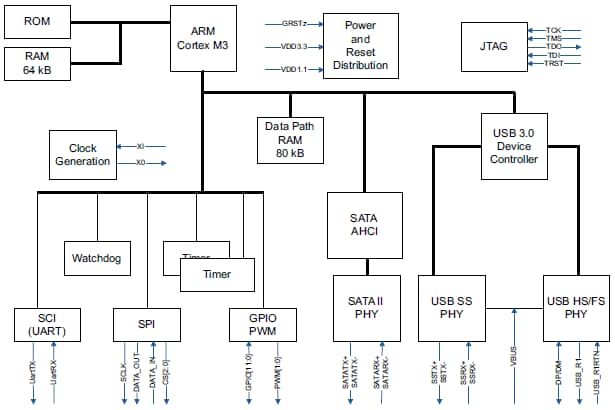

TUSB9261 Funktionsblockdiagramm

Funktionsblockdiagramm
