Texas Instruments TUSB564 USB-Typ-C-Redriver-Koppelpunktschalter
Texas Instruments TUSB564 USB-Typ-C™-DP-Koppelpunktschalter mit linearem Alt-Modus-Redriver unterstützen Datenraten von bis zu 5 GBit/s für USB 3.1 und bis zu 8,1 GBit/s für DisplayPort 1.4 für einen vorgeschalteten Anschluss (Senke). Das Bauelement wird für UFP_D-Pinbelegungen C, D und E aus dem VESA-Standard für DisplayPort-Alt-Modus an USB Typ C verwendet. Zu den Merkmalen gehören eine Architektur mit extrem geringer Leistungsaufnahme und Transparenz für das DisplayPort-Link-Training. Der TUSB564 besitzt mehrere Stufen der linearen Entzerrung bei Empfang, um Intersymbolstörungen (ISI) durch Kabel- und Board-Leiterbahnverluste zu kompensieren. Der TUSB564 arbeitet in einer einzelnen 3,3-V-Versorgung und wird für einen kommerziellen und einen industriellen Temperaturbereich angeboten.
Merkmale
- USB-Typ-C-Koppelpunktschalter zur Unterstützung von
- USB 3.1 Gen 1 + 2 DP 1.4 Leitungen
- 4 DP 1.4 Leitungen
- Hot-Plug-fähig
- USB 3.1 Gen. 1 bis 5 GBit/s
- DisplayPort 1.4 bis zu 8,1 GBit/s (HBR3)
- VESA-DisplayPort-Alt-Modus-UFP_D-Redriver-Koppelpunktschalter zur Unterstützung von C-, D- und E-Pinbelegungen.
- Extrem stromsparende Architektur
- Linearer Redriver mit bis zu 12 dB Entzerrung
- Transparentes DisplayPort-Link-Training
- Automatische LFPS-Entzerrungssteuerung, um USB 3.1 Zertifizierungsanforderungen zu erfüllen
- Konfiguration durch GPIO oder I2C
- Industrieller Temperaturbereich: –40 ºC bis 85 ºC (TUSB564I)
- Kommerzieller Temperaturbereich: 0 ºC bis 70 ºC (TUSB564)
- 4 mm×6 mm kleines WQFN-Gehäuse mit 0,4 mm Rastermaß
Applikationen
- Monitore
- HDTV
- Beamer
- Dockingstationen
Additional Resources

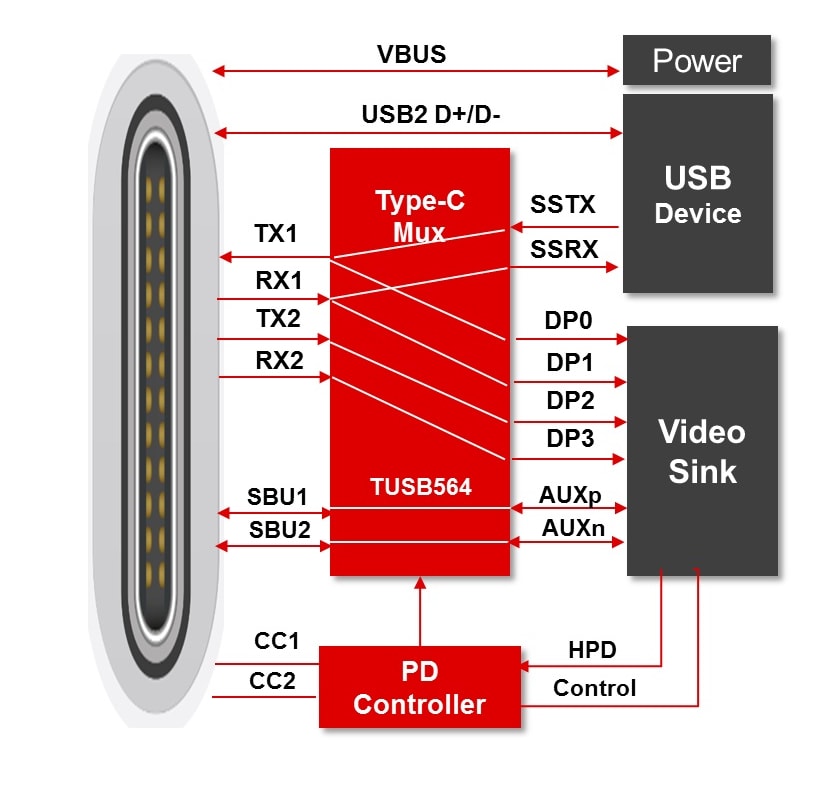

Blockdiagramm
Evaluierungsmodul
Texas Instruments TUSB564RNQEVM Evaluierungsmodul
Ein Evaluierungsmodul für den Wechselmodus-Redriver-Schalter, das über DIP-Schalter konfigurierbar ist.
Veröffentlichungsdatum: 2018-07-17
| Aktualisiert: 2025-05-09
