Texas Instruments TUSB1044AEVM Evaluierungsmodul
Das Evaluierungsmodul TUSB1044AEVM von Texas Instruments ist eine Plattform zur Evaluierung des Betriebsverhaltens des Redrivers TUSB1044A. Der TUSB1044A ist ein USB-Typ-C® -Alt-Modus-Redriver-Schalter, der Datenraten von bis zu 10 GBit/s liefert. Der protokollunabhängige lineare Redriver bietet USB-Typ-C-Alt-Modus-Schnittstellen, einschließlich DisplayPort™. Darüber hinaus unterstützt der TUSB1044A USB 3.2-Datenraten bis zu 20 GBit/s beim Betrieb im USB 3.2 x2-Modus.
Merkmale
- Plug-and-Play
- Wird im DisplayPort-Sink-Modus betrieben
- Externe Stromversorgung über 5 V DC-Eingang ist erforderlich
- Wird bei älteren USB- oder USB-Typ-C-Systemen für Evaluierungszwecke verwendet
Applikationen
- Tablet-PCs
- Notebooks
- Desktop-Computer
- Docking Stationen
Lieferumfang Kit
- TUSB1044A Bauelement
- Standard 5 V Hohlsteckerbuchse
- USB-C-Anschlussbuchse zur Verbindung mit einem USB-/DisplayPort-Alt-Modus-fähigen Bauteil
- USB-C-Stecker zur Verbindung mit einem USB-/DisplayPort-Alt-Modus-fähigen Host
- Stiftleisten für die Konfiguration verschiedener Funktionen des TUSB1044A
Systembeispiel

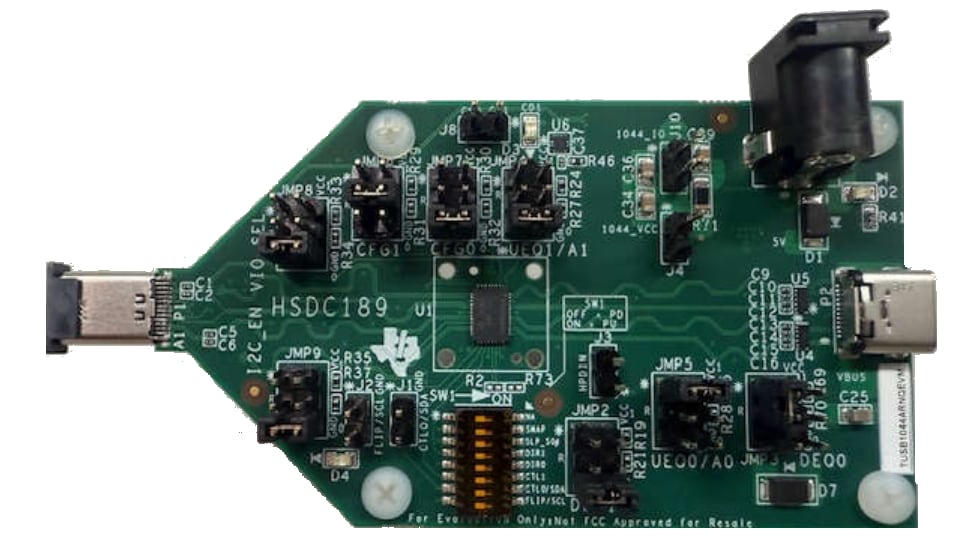

Layout
Veröffentlichungsdatum: 2025-05-30
| Aktualisiert: 2025-06-12
