Texas Instruments TPSI31PxQ1EVM Evaluierungsmodul
Das TPSI31PxQ1EVM Evaluierungsmodul von Texas Instruments vereinfacht die Evaluierung des TPSI31Px-Q1 Bauelements. Der TPSI31P1-Q1 ist ein isolierter Schaltertreiber mit einer integrierten 17 V GATE-Versorgung und Komparatoren zur Überwachung des Ladestroms und hysteretischen Ansteuerung des GATE vollständig auf der Sekundärseite, ohne dass eine zusätzliche Logikschaltung erforderlich ist. Dieser Funktionsumfang ermöglicht dem TPSI31P1 einen DC-Link-Kondensator in jeder Applikation als aktive High-Side-Vorladungslösung zu laden, einschließlich in Elektrofahrzeugen (EVs) oder Hybrid-Elektrofahrzeugen (HEVs).
Der TPSI3052 ist im TI TPSI31PxQ1EVM-Design enthalten, jedoch für zusätzliche Schaltstromversorgung nicht erforderlich. Er ist ein isolierter Schaltertreiber mit integrierter 17 V GATE-Versorgung, die als zusätzliche isolierte Stromversorgung verwendet werden kann. Das Evaluierungsmodul umfasst eine Buck-Topologie mit einer HV- Induktivität.
Das TPSI31PxQ1EVM Evaluierungsmodul enthält außerdem einen n-Kanal Siliciumcarbid (SiC) MOSFET mit einer geringen 14nC GATE-Ladung, die hilft, die insgesamt benötigte Schaltleistung zu minimieren. Das Board enthält mehrere Testpunkte, um den Funktionsumfang des TPSI31P1-Q1 zu überwachen. Darüber hinaus enthält das Evaluierungsmodul eine einstellbare 5 V LDO für einen flexiblen Stromanschluss.
Das TPSI31PxQ1EVM ist ideal für Hybrid-, Elektro- und Antriebsstrangsysteme
Merkmale
- TPSI31PxQ1EVM zum Laden eines 2 mF Kondensators auf 800 V innerhalb von 300 ms (5,5 AAVG)
- TPSI31PxQ1EVM-400 zum Aufladen von 2 mF Kondensator auf 400 V innerhalb von 180 ms (4,5 AAVG)
- Hysteretische Ladestromregelung in TPSI31P1-Q1 integriert; keine zusätzliche Logikschaltung erforderlich
- 5 kVRMS verstärkte Isolierung
- Ultra-geräuscharmer LDO (Eingang 5 V bis 20 V) zur Stromversorgung der Schaltung, wenn keine einstellbare Stromversorgung verfügbar ist
- Keine isolierte Sekundärversorgung erforderlich
- 17 V GATE-Ansteuerung mit 1,5 A Spitzenquellstrom und 3 A Spitzensenkstrom
- Doppelt isolierte Hochgeschwindigkeitskomparatoren mit integrierter Spannungsreferenz ±1,5 %

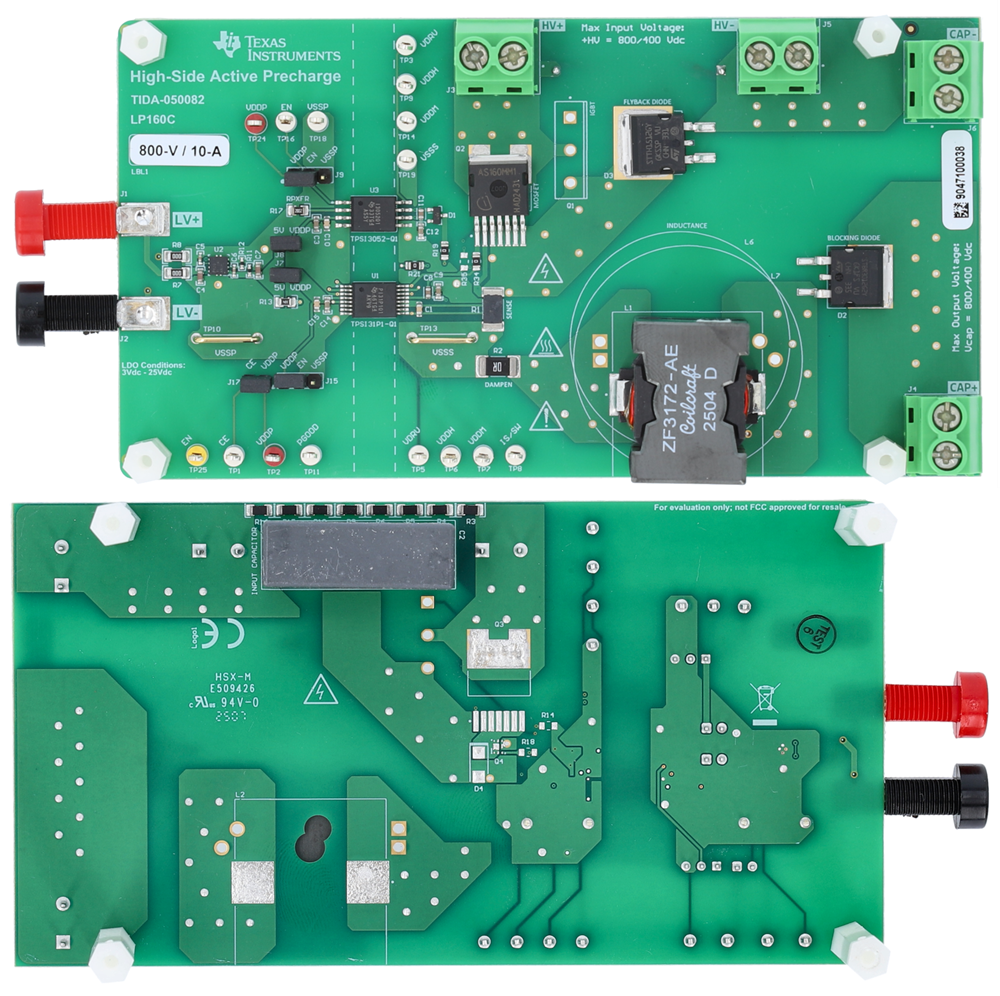

Layout
