TI TPS84250 / TPS84259 Integrierte Power-Lösungen

Texas Instruments TPS84250 / TPS84259 Integrierte Power-Lösungen sind benutzerfreundliche komplette Power-Lösungen, die eine Anzahl von gerade einmal fünf externen Komponenten ermöglichen und den Schleifenkompensation sowie Magnetteil-Auswahlprozess erübrigen.

TI TPS84250 Abwärts-Power-Lösung kombiniert einen 2.5A DC/DC-Wandler mit einem Induktor und Passivelementen. Dieses Gerät eignet sich ideal für den Antrieb einer großen Auswahl an ICs und Systemen. TPS84250 hat einen weiten Eingangsspannungsbereich von 7V bis 50V mit einstellbarer Ausgabe von 2.5V bis 15V.

TI TPS84259 Negativ-Ausgangsspannungs-Power-Modul vereint einen 15W DC/DC-Wandler mit einem Induktor und Passivelementen. Dieses Gerät eignet sich ideal für den Antrieb einer großen Auswahl an ICs und analogen Schaltkreisen, die Negativ-Ausgangsspannung erfordern. TPS84250 hat einen weiten Eingangsspannungsbereich von 4.5V bis 40V mit einstellbarer Ausgabe von -3.0V bis -17V.
TPS84250 Features
  • Komplette integrierte Power-Lösung
  • Kleines, flaches Design
  • Weiter Eingangsspannungsbereich von 7V bis 50V
  • Ausgabe einstellbar von 2.5V bis 15V
  • 65V Spannungsbelastbarkeit
  • Effizienz bis zu 96%
  • Einstellbare Schaltfrequenz (300kHz bis 1MHz)
  • Synchronisiert mit einem externen Taktgeber
  • Einstellbarer Slow-Start
  • Ausgangsspannungssequencing und -tracking
  • Power Good-Ausgang
  • Programmierbares Undervoltage Lockout (UVLO)
  • Ausgangsüberstromschutz
  • Überhitzungsschutz
  • Pre-bias-Ausgangsanlauf
  • Betriebstemperaturbereich: –40°C bis 85°C
  • Überlegene Wärmeleistung: 14°C/W
  • Entspricht EN55022 Class B Emissionen

TPS84250 Anwendungen
  • Industrie- und Motorsteuerung
  • Automatisiertes Testequipment
  • Medizinisches und Bildgebungsequipment
  • Hochdichte Power-Systeme
TPS84259 Features
  • Komplette integrierte Power-Lösung
  • Kleines, flaches Design
  • Weiter Eingangsspannungsbereich von 4.5V bis 40V
  • Ausgabe einstellbar von –3.0V bis –17V
  • Bis zu 2A Ausgangsstrom
  • 45V Spannungsbelastbarkeit
  • Synchronisiert mit einem externen Taktgeber
  • Einstellbarer Slow-Start
  • Programmierbares Undervoltage Lockout (UVLO)
  • Ausgangsüberstromschutz
  • Überhitzungsschutz
  • Betriebstemperaturbereich: –40°C bis 85°C
  • Überlegene Wärmeleistung: 14°C/W
  • Entspricht EN55022 Class B Emissions

TPS84259 Anwendungen
  • Industrie- und Motorsteuerung
  • Automatisiertes Testequipment
  • Bipolarverstärker in Audio/Video
  • Hochdichte Power-Systeme
Artikelnummer Vin (Min.) (V) Vin (Max.) (V) Vout (Min.) (V) Vout (Max.) (V) Iout (Max.) (A) Topologie Schaltfrequenz (Typ.) (kHz)
TPS84250 7 50 2.5 15 2.5 Buck 400 bis 1000
TPS84259 4.5 40 -3 -17 2 Buck-Boost 400 bis 800

TPS84250 Blockdiagramm
TPS84250 Block Diagram

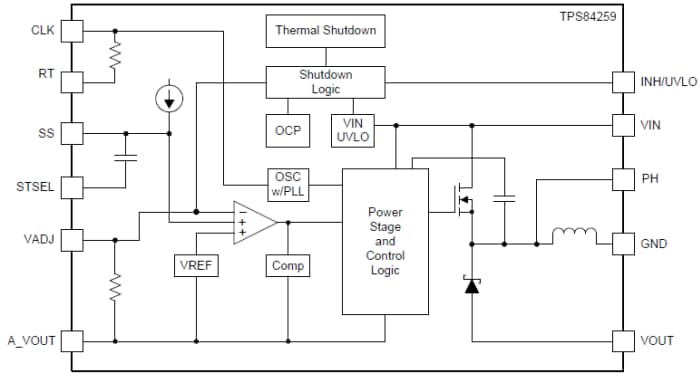

TSP84259 Blockdiagramm
TSP84259 Block Diagram

TI Video: Die branchenweit kleinsten Power-Module mit einem weiten VIN
