Texas Instruments TPS7A26 LDO-Linear-Spannungsregler
Texas Instruments TPS7A26 LDO-Linear-Spannungsregler bieten einen sehr niedrigen Ruhestrom (IQ) und einen Eingangsspannungsbereich von 2,4 V bis 18 V. Die TPS7A26 Regler bieten Funktionen, mit denen moderne Geräte immer strengeren Energieanforderungen gerecht werden und die Batterielebensdauer in tragbaren Stromversorgungslösungen verlängern können.
Der TPS7A26 hat sowohl feste als auch einstellbare Versionen mit einer Ausgangs-Regelungsgenauigkeit von 1 %, die eine präzise Regelung für Mikrocontroller-Referenzen (MCU) bietet. Die feste Spannungsversion eliminiert externe Widerstände und minimiert die Leiterplattenfläche. Die einstellbare Version verwendet Feedback-Widerstände, um die Ausgangsspannung für mehr Flexibilität oder höhere Ausgangsspannungen von 1,24 V auf 17,45 V einzustellen.
Das Bauteil kann einen MCU zurücksetzen oder mit anderen Open-Drain-PGs verdrahtet und pegelverschoben werden, um ein systemweites PG bereitzustellen, oder es kann unter Verwendung des Open-Drain-Power-Good-Ausgangs (PG) zurückgesetzt werden. Der TPS7A26 LDO arbeitet effizient mit einer maximalen Dropout-Spannung von weniger als 590 mV bei 500 mA Strom. Die maximale Dropout-Spannung ermöglicht einen Wirkungsgrad von 87,7 % von einer 5,7-V-Eingangsspannung (VIN) bis 5,0 V Ausgangsspannung (VOUT).
Merkmale
- Extrem niedriger IQ: 2,0 μA
- Eingangsspannung: 2,4 V bis 18 V
- Ausgangsspannungsoptionen verfügbar:
- Fest: 1,25 V bis 5 V
- Einstellbar: 1,24 V bis 17,4 V
- 1 % Genauigkeit über Temperatur
- Niedriger Dropout: 590 mV (max.) bei 500 mA
- Open-Drain-Power-Good-Ausgang
- Aktiver Pulldown-Schutz gegen Überschwingen
- Übertemperatur- und Überstromschutz
- Sperrschicht-Betriebstemperaturbereich: -40 °C bis +125 °C
- Stabil mit 1-μF-Ausgangskondensator
- Gehäuse: 6-Pin-WSON
Applikationen
- Heim- und Gebäudeautomatisierung
- Mehrzellige Powerbanks (Ladegeräte)
- Intelligentes Stromnetz und -messung
- Tragbare Elektrowerkzeuge
- Motorantriebe
- Küchengeräte
- Tragbare Geräte
Typische Applikations-Schaltung

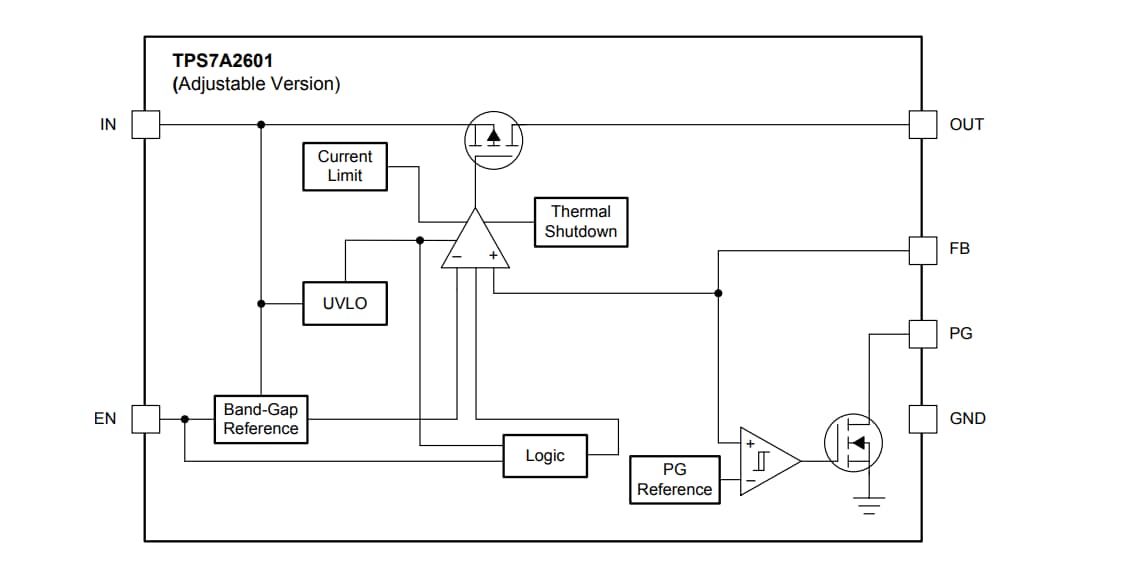

Blockdiagramm
Related Development Tool
Texas Instruments TPS7A26EVM-021 Regler-Evaluierungsmodul (EVM)
Für eine typische Konfiguration ausgelegt, um die Funktionsweise und das Betriebsverhalten des TPS7A26 zu evaluieren.
