Texas Instruments TPS650320-Q1 Automotive-Kamera-PMICs

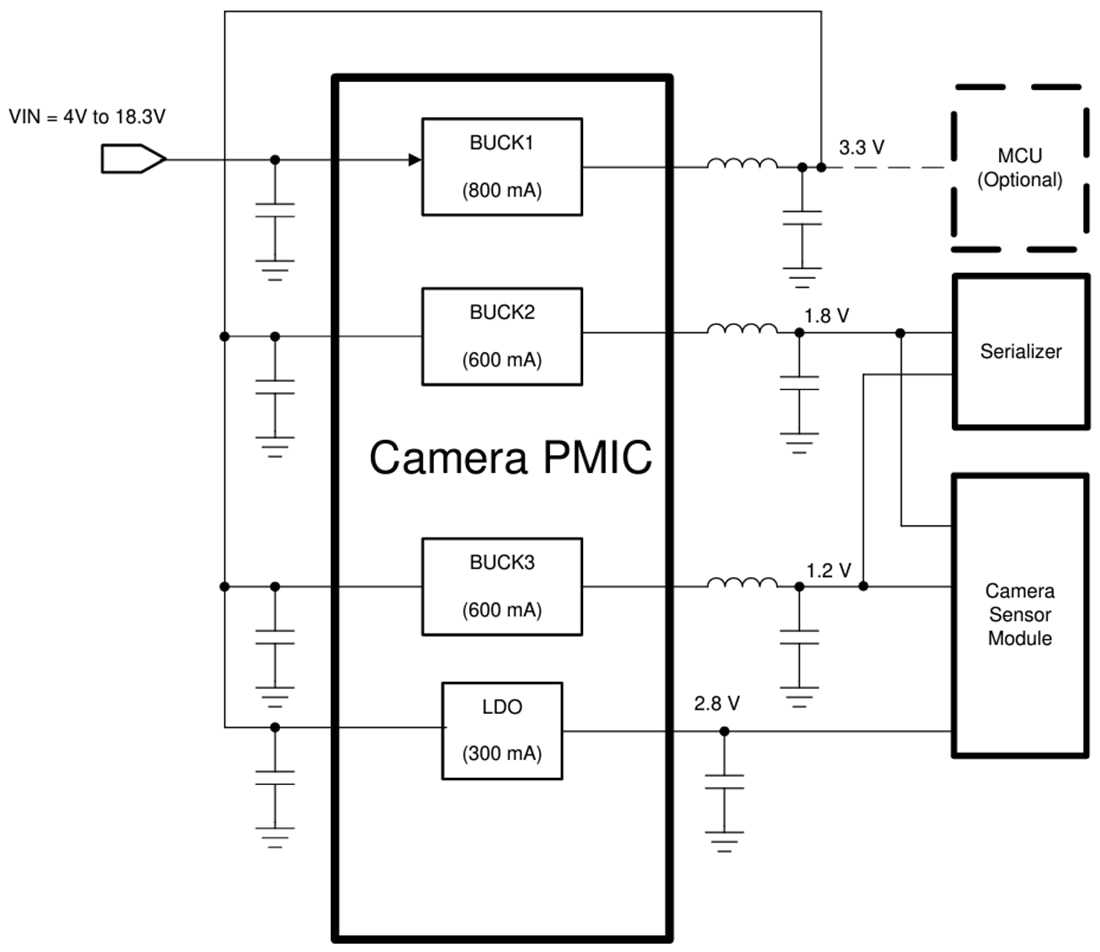

Die Kamera-PMICs TPS650320-Q1 für die Automobilindustrie von Texas Instruments sind hochintegrierte Power-Management-ICs (PMICs) für Kameramodule für die Automobilindustrie. Dieser Baustein vereint einen Low-Dropout(LDO)-Regler und drei Abwärtswandler. Der LDO kann 300 mA versorgen und arbeitet mit einem Eingangsspannungsbereich von 2,5 V bis 5,5 V. Der LDO und die Abwärtswandler haben separate Spannungseingänge. Diese Eingänge ermöglichen ein Maximum an Flexibilität bei Design und Sequenzierung. Der BUCK1 Abwärtswandler hat einen Eingangsspannungsbereich von bis zu 18,3 V für Anschlüsse an Power-over-Coax (PoC). Jeder der Konverter arbeitet in einem erzwungenen PWM-Modus mit fester Frequenz. Der TPS650320-Q1 von Texas Instruments ist in einem 24-poligen VQFN-Gehäuse (4,00 mm × 4,00 mm) erhältlich.

Merkmale

Qualifiziert für Fahrzeuganwendungen
Gemäß AEC-Q100 Klasse 1 qualifiziert
- Umgebungsbetriebstemperaturbereich: -40 °C bis +125 °C
Drei Abwärtswandler
- BUCK1 V_IN-Bereich von 4,0 V bis 18,3 V
- BUCK1 V_OUT-Bereich von 2,5 V bis 4,0 V
- BUCK1 Ausgangsstrom bis zu 800 mA
- BUCK2 und BUCK3 V_IN-Bereich von 2,5 V bis 5,5 V
- BUCK2 und BUCK3 V_OUT-Bereich von 0,9 V bis 1,9 V
- BUCK2 und BUCK3 Ausgangsstrom bis zu 600 mA
- Spread-Spectrum-Clocking (SSC) für reduzierte EMI
- Erzwungener Schaltfestfrequenz-PWM-Betrieb: 2,3 MHz

Ein Low-Dropout-Regler (LDO).
- V_IN-Bereich von 2,5 V bis 5,5 V
- V_OUT-Bereich von 1,8 V bis 3,3 V
- Rauscharm und hohe PSRR
- Bis zu 300 mA Ausgangsstrom

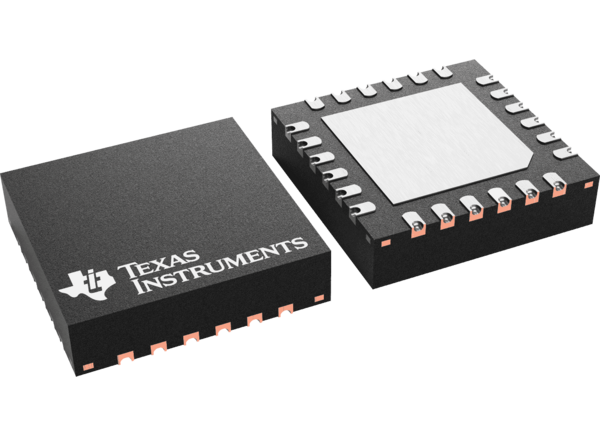

24-Pin-VQFN von 4,0 mm × 4,0 mm mit benetzbaren Flanken

Applikationen

Automotive-Kameramodule
- Rundumsicht-Kameramodule
- Rückfahrkameramodule
- Treiberüberwachungs-Kameramodule
- Power-over-Coax-(POC)-Kameramodule
- E-Spiegel-Kameramodule
