Texas Instruments TPS62873EVM-144 Evaluierungsmodul
Das TPS62873EVM-144 Evaluierungsmodul von Texas Instruments bietet ein bewährtes Design zur Evaluierung der TPS6287x-Q1 synchronen Abwärtswandler. Die TPS6287x-Q1 synchronen Abwärtswandler sind für eine kleine Lösungsgröße und einen hohen Wirkungsgrad ausgelegt.
Das TPS62873EVM-144 Evaluierungsmodul von TI wurde optimiert, um den Benutzer bei der effizienten Evaluierung und dem Testen des Betriebs und des Funktionsumfangs einer gestapelten Konfiguration von zwei TPS62873 Abwärtswandlern zu unterstützen. Das TPS62873EVM-144 kann auch zur Evaluierung der TPS62870-Q1, TPS62871-Q1 und TPS62872-Q1 in dieser Konfiguration verwendet werden. Das Bauteil wandelt eine Eingangsspannung von 2,7 V bis 6,0 V in eine geregelte Ausgangsspannung von 0,75 V um und kann bis zu 30 A liefern.
Merkmale
- Eingangsspannungsbereich: 2,7 V bis 6,0 V
- Widerstands-wählbare Einschalt-Ausgangsspannung
- Widerstands-wählbare Schaltfrequenz
- Stromsparmodus für einen Wirkungsgrad bei geringer Last
- I2C-kompatible Schnittstelle
- Differential-Fernerkundung
Verwandte Produkte
Texas Instruments TPS6287x/TPS6287x-Q1 Abwärtswandler
Eine Produktfamilie von 6-A-, 9-A-, 12-A- und 15-A-DC/DC-Abwärtswandlern mit Differential-Fernerkundung.

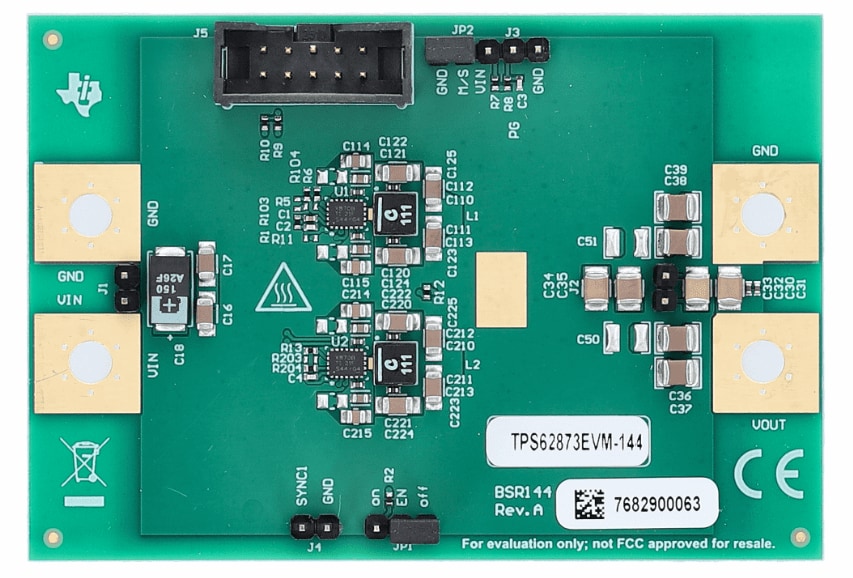

PCB-Layout Vorderseite
PCB-Layout Rückseite
Veröffentlichungsdatum: 2022-12-09
| Aktualisiert: 2022-12-28
