Texas Instruments TPS61291 Aufwärtswandler mit niedrigem Iq

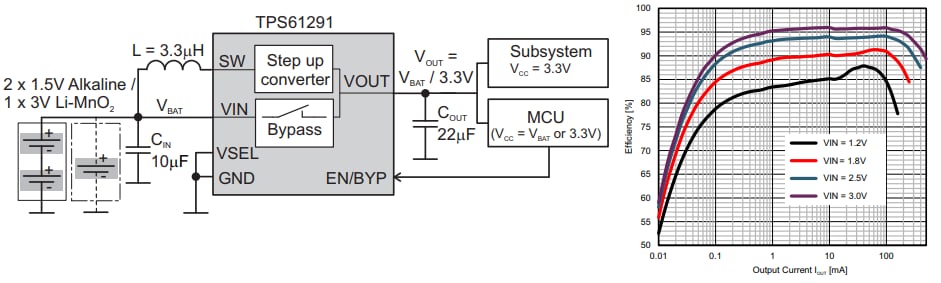

Der Aufwärtswandler mit niedrigem Iq TPS61291 von Texas Instruments ist ein Aufwärtswandler mit Pin-wählbaren Ausgangsspannungen und integriertem Bypass-Modus. Im Bypass-Betrieb liefert das Gerät einen direkten Pfad vom Eingang zum System und ermöglicht es einem Mikrocontroller (MCU) mit geringem Stromverbrauch, wie dem MSP430, direkt von einer 3V-Li-MnO₂-Batterie oder mit Dual-Alkali-Batterie-Zellen betrieben zu werden. Im Bypass-Modus wird das integrierte Rückkopplungsteiler-Netzwerk für den Aufwärtsbetrieb vom Ausgang getrennt und die Ruhestromaufnahme sinkt auf nur 15nA (typ.). Im Aufwärtsmodus liefert das Gerät einen Mindestausgangsstrom von 200mA bei 3,3V V_OUTund 1,8V V_IN. Der Aufwärtsbetrieb wird für die Systemkomponenten verwendet, die eine geregelte Versorgungsspannung benötigen und kann nicht direkt von der Eingangsquelle aus betreiben werden. Der Aufwärtswandler basiert auf einem Strommodus-Controller mit Synchron-Gleichrichtung für maximalen Wirkungsgrad und verbraucht typ. 5,7μA vom Ausgang. Während der Inbetriebnahme des Aufwärtswandlers wird der VSEL-Kontakt ausgelesen und das integrierte Rückkopplungsnetzwerk setzt die Ausgangsspannung auf 2,5V, 3V oder 3,3V.
