Texas Instruments TPS568230EVM Evaluierungsmodul
Das Texas Instruments TPS568230EVM Evaluierungsmodul (EVM) ist eine vollständig bestückte und getestete Schaltung zur Evaluierung des TPS568230 Abwärtswandlers. Der TPS568230 ist ein kostengünstiger synchroner Abwärtswandler mit Hochspannungseingang, hohem Wirkungsgrad und integrierten FETs.
Das TPS568230EVM wird mit einem Eingang von 4,5 V bis 18 V (12 V Nennspannung) betrieben und verfügt über einen 8-A-Ausgang von 1,05 V. Das Evalierungsmodul verfügt über mehrere Steckbrücken und Schalter, die dem Nutzer die Evaluierung der verschiedenen Steuerfunktionen, internen oder externen SS und die Aktivierung oder Deaktivierung ermöglichen. Das TPS568230EVM bietet einen ULQ (ultra-geringer Ruhestrom) und die Ober- und Unterschichten bestehen aus 2-oz.-Kupfer (57 g) mit internen 1-oz.-Kupferschichten (28 g).
Merkmale
- ULQ (ultra-geringer Ruhestrom)
- Integrierter 20-mΩ-/10-mΩ-RDSON-FET-Wandler
- FCCM/Eco-Modus/OOA-Modus wählbar für leichte Last
- Kann einen Ausgangsstrom von 8 A unterstützen
Beschreibung der Stiftleisten und Steckbrückenplatzierung

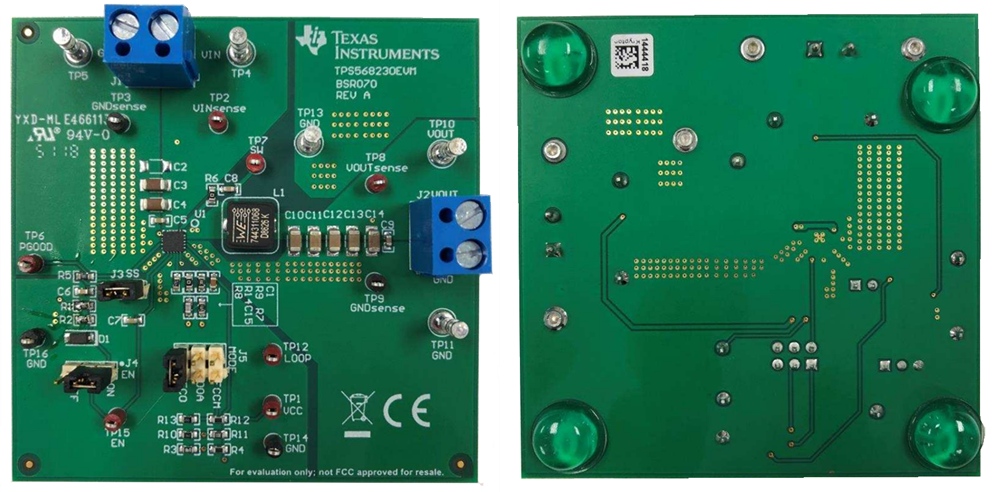

Board-Layout
