Texas Instruments TPS2663-166EVM Evaluierungsmodul
Das Texas Instruments TPS2663-166EVM Evaluierungsmodul ermöglicht die Evaluierung der TPS26633 und TPS16630 eFuses. Die TPS26633 ist eine 4,5-V- bis 60-V-eFuse mit 6 A und einem Überspannungs- und Unterspannungsschutz, einer Kurzschluss-Sicherung sowie einem Gegenstromschutz. Die TPS16630 ist eine 4,5-V- bis 60-V-eFuse mit 6 A und einem Überspannungs- und Unterspannungsschutz sowie einer Kurzschluss-Sicherung. Die TPS26633 und TPS16630 eFuses verfügen über einen integrierten 31-mOhm-FET und sind in einem PWP-Gehäuse erhältlich.
Das TPS2663-166EVM Evaluierungsmodul verfügt über zwei Kanäle und zwar, CH1 und CH2. CH1 wird mit der TPS26633 eFuse verwendet, während CH2 mit der TPS16630 eFuse verwendet wird.
Merkmale
- Betriebsspannungsbereich: 4,5 V bis 60 V
- Programmierbare Strombegrenzung über On-Board-Steckbrücken: 0,6 A bis 6 A
- Programmierbare Steuerung der Ausgangsanstiegsrate, UVLO und OVP
- Ausgangsleistungsbegrenzungs-Schema (nur TPS26633)
- Eingabepolaritätsschutz bis -60 V mit externem n-Kanal-MOSFET (nur TPS26633)
- Lastschutz vor Überspannung und EFT (IEC61000-4-5 und IEC61000-4-4) (nur TPS26633)
Applikationen
- Fabrikautomatisierung und Steuerung
- Motorantriebe
- Aktive Antennensysteme und Fernfunkgeräte
- Industriedrucker
- Elektronische Leistungsschalter

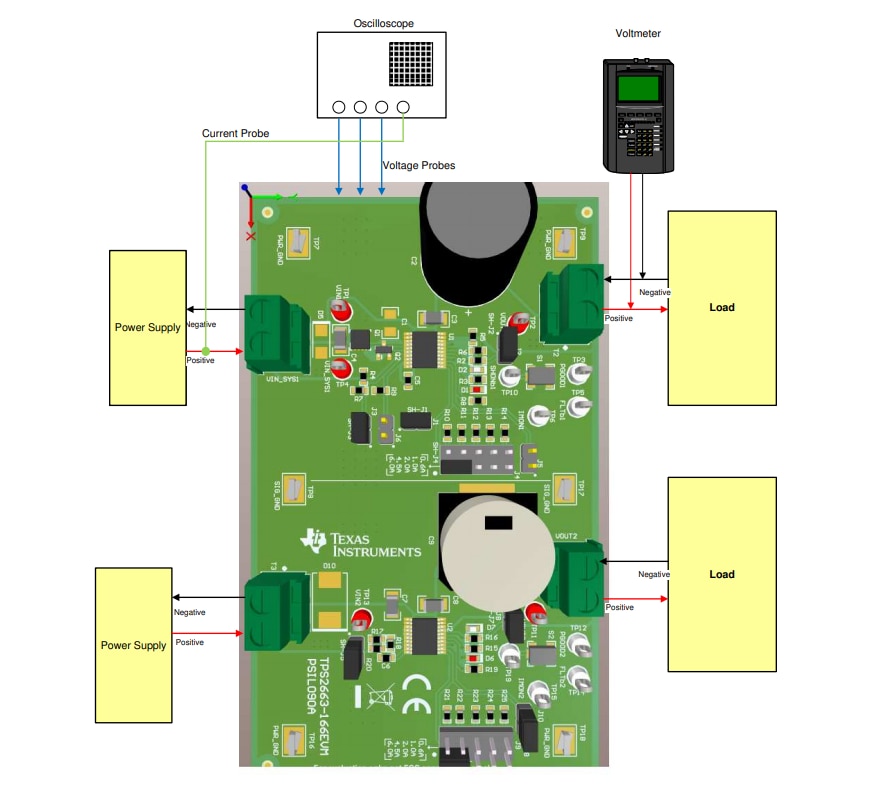

Layout
