Texas Instruments TPS2661EVM Stromschleifenschutz-EVM
Das Texas Instruments TPS2661EVM Stromschleifenschutz-Evaluierungsmodul (EVM) ermöglicht die Evaluierung der Referenzschaltung von TPS26611 und TPS26612 Stromschleifen-Schutzvorrichtungen. Das TPS2661-Produkt von Texas Instruments ist ein 50-V-Universal-Stromschleifenschutz (±20 mA, 0 mA bis 20 mA, 4 mA bis 20 mA) mit einer integrierten bipolaren 30-mA-Strombegrenzung und einem Ausgangsüberspannungsschutz. Das Produkt bietet einen Schutz gegen fehlerhafte Verdrahtungen auf dem Ein-/Ausgang und einen robusten Signalleitungsschutz in Industrie- und Prozessautomatisierungssystemen.
Merkmale
- Unterstützt bidirektionale Stromschleifen mit einem Betriebsbereich von 0 V bis ±50 V (mit externem VCC)
- Fester ILIMIT = ±30 mA ±15 %
- Freigabe-Pin-Steuerung (EN)
- Meldung des Bauteilstatus über SGOODb-Pin
- Schutz gegen fehlerhafte Verdrahtung auf der Eingangsseite
Erforderliche Ausrüstung
- Netzteile
- Ein geregeltes Netzteil mit dualer Polarität (+15 V, 0 V, -15 V) 500 mA Strombegrenzung
- Ein Sourcemeter von 200 mA, 50 V eingestuft
- Lasten
- Eine Dekadenwiderstandsbox oder gleichwertig, die 50 V tolerieren kann und zu einem Ausgangskurzschluss fähig ist
- Zähler
- Mindestens ein DMM erforderlich
- Oszilloskop
- DPO2024 oder gleichwertig
- Drei 10x-Spannungssonden
- DC-Stromsonde
Applikationen
- Fabrikautomatisierung und -steuerung – SPS – analoges Eingangs-/Ausgangsmodul
- Motorantriebssteuerung
- HART
- HLK-Controller
- Thermowächter
- UART-IO-Schutz

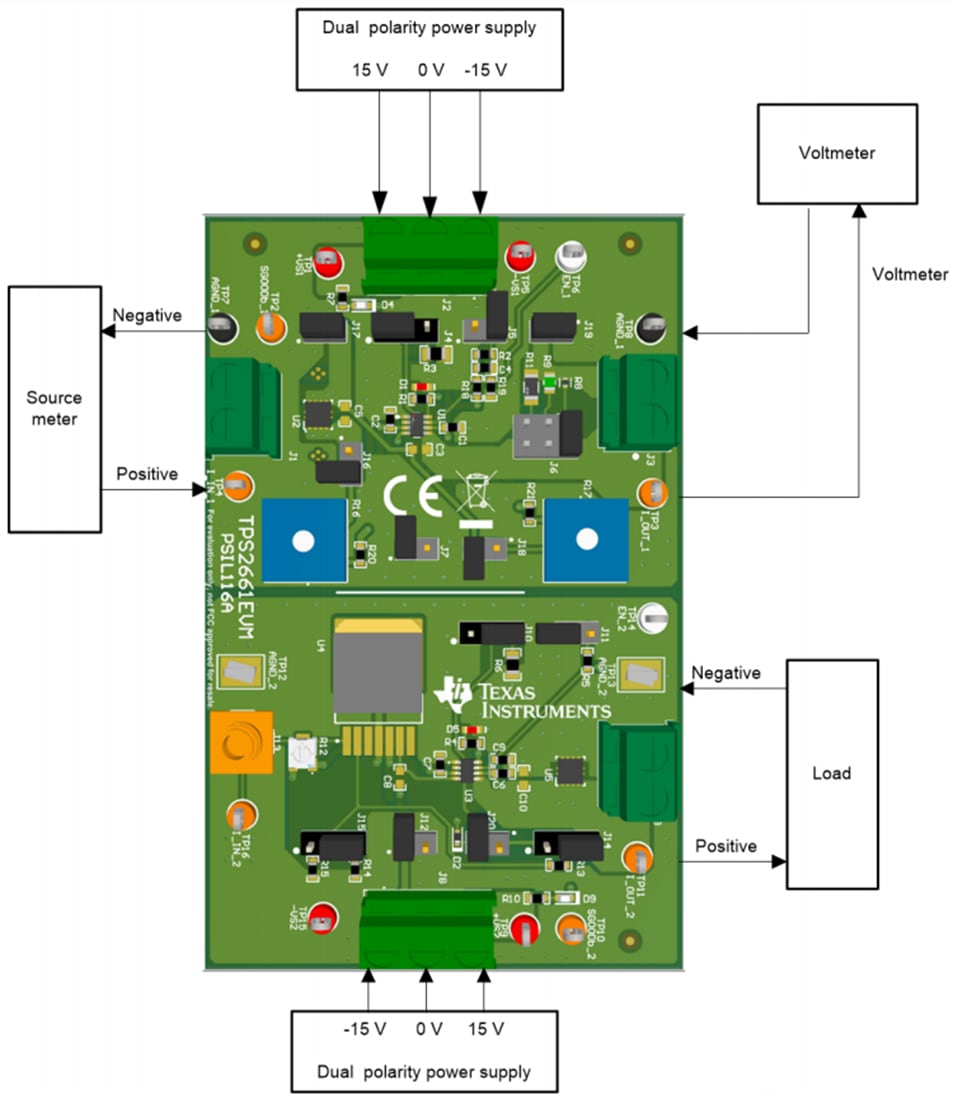

Testeinrichtung
Verwandtes Produkt
Texas Instruments TPS2661x Stromschleifenschutzvorrichtung
Eignet sich für Analogeingänge, Analogausgänge, Sensor-Transmitter, HART-Eingänge und UART-IO-Schutz.
Veröffentlichungsdatum: 2021-03-30
| Aktualisiert: 2022-03-11
