Texas Instruments TPS2597EVM eFuse-Evaluierungsmodul (EVM)

Das Texas Instruments TPS2597EVM eFuse-Evaluierungsmodul (EVM) ermöglicht die Evaluierung der Referenzschaltung der TPS2597xx eFuse-Produktfamilie. Die TPS2597xx Bauteile sind 7-A-eFuses mit 2,7 V bis 23 V und integriertem 10-mΩ-FET mit Überstrom- und Einschaltstromschutz, einstellbarem Überstrom-Transienten-Austasttimer, programmierbarem Unterspannungs- und Überspannungsschutz. Das TPS2597EVM eFuse-Evaluierungsmodul von Texas Instruments verfügt über drei Kanäle und ermöglicht die Evaluierung von TPS25970A, TPS25972A und TPS25974L eFuses aus der TPS2597xx-Produktfamilie. Die Kanäle 1, 2 und 3 sind eigenständige Kanäle und bieten programmierbare Einstellungen für OVCSEL, OVLO, ITIMER, dVdt und ILM. Die Eingangsleistung wird an den Steckverbindern J1, J9 und J15 angelegt, während die J8, J14 und J20 die Ausgangsverbindung für Kanäle 1, 2 und 3 bereitstellen.

Merkmale

  • Betrieb von 2,7 V bis 23 V (typisch)
  • Programmierbare Strombegrenzung von 1 A bis 8 A mit On-Board - Steckbrücken
  • Programmierbarer Ausblende-Timer für transienten Strom
  • Programmierbare Steuerung der Ausgangsanstiegsrate, UVLO, Strombegrenzung
  • LED-Statusanzeige für Power-Good und Fehler

Erforderliche Ausrüstung

  • Netzteile
    • Ein einstellbares Netzteil mit einem Ausgang von 0 V bis 30 V und einer Ausgangsstrombegrenzung von 0 A bis 10 A
  • Oszilloskop
    • Eine DPO2024 oder gleichwertig, drei 10-x-Spannungssonden und eine DC-Stromsonde
  • Zähler
    • Mindestens ein DMM erforderlich
  • Lasten
    • Eine ohmsche Last oder eine gleichwertige DC-Last, die bis zu 10 A bei 24 V tolerieren und den Ausgangskurzschluss bewältigen kann

Applikationen

  • Hot-Swap, Hot-Plug
  • Server-Standby-Schienen
  • Optische Module
  • PCIe, SSDs und HDDs
  • Router und Schalter
  • Industrie-PC
  • Digitaler Fernseher

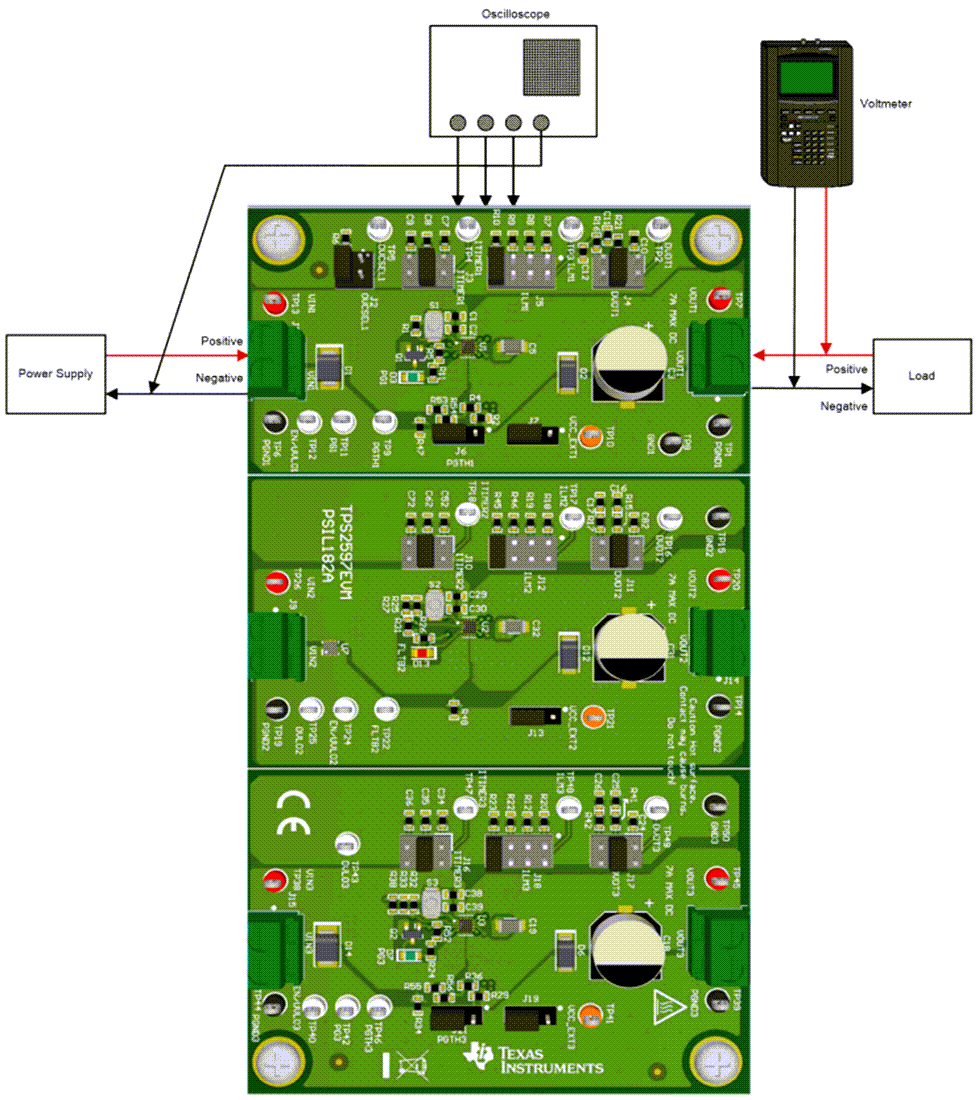

Testeinrichtung

Technische Zeichnung - Texas Instruments TPS2597EVM eFuse-Evaluierungsmodul (EVM)
