Texas Instruments TPS25865Q1EVM-141 Evaluierungsmodul
Das Texas Instruments TPS25865Q1EVM-141 Evaluierungsmodul ist zur Evaluierung der Funktionsweise der TPS25865-Q1 BC1.2-Dual-Typ-A-Anschlüsse konfiguriert, die einen Ausgangsstrom von bis zu 5 A, 2,4 A für jeden Anschluss mit Kabelkompensation liefern können. Das TPS25865Q1EVM-141 Evaluierungsmodul von TI wird über einen Bereich von 5,5 V bis 26 V betrieben und widersteht einer Transientenspannung von 40 V.
Das TPS25865Q1EVM-141 Evaluierungsmodul bietet Widerstände, die den Wert der Kabelkompensation, der Strombegrenzung, der Ausgangsspannung und der Schaltfrequenz anpassen.
Merkmale
- Strommodusregelungs-DC/DC-Wandler mit einem Eingabebereich von 5,5 V bis 26 V (40 V absolutes Maximum)
- ±10 % Strommessgenauigkeit (IOUT = 2,8 A) für eine präzise Kabelabfallkompensation
- USB-Batterieladespezifikation, Rev. 1.2
- Wärmemanagement mit NTC-Funktion
- Benutzerprogrammierbare VBUS-Strombegrenzung und interne VCONN-Strombegrenzung
- AEC-Q100:
- Temperaturklasse 1
- HBM- und CDM-ESD
Applikationen
- Automotive
- USB-Media-Hubs
- USB-Ladeanschlüsse
- Dual-USB-Ladegeräte für den Sekundärmarkt

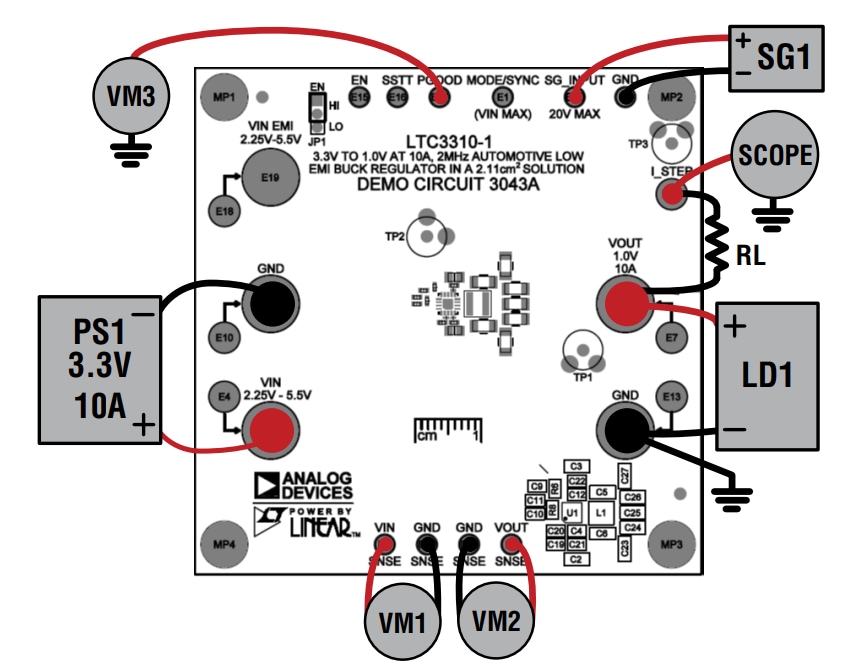

Testeinrichtung
