Texas Instruments TPS22950EVM Evaluierungsmodul

Das Texas Instruments TPS22950EVM Evaluierungsmodul ist eine zweilagige PCB, die den TPS22950 Lastschalter enthält. Der TPS22950 ist ein kleiner Einkanal-Lastschalter mit einem robusten Schutz gegen Fehlerfälle mit einstellbarer Ausgangsstrombegrenzung, Rückstromsperre und thermischer Abschaltung.

Das TPS22950EVM Evaluierungsmodul von TI verfügt über VIN- und VOUT-Verbindungen zum Bauteil. Das PCB-Layout-Routing ist in der Lage, hohe Dauerströme zu verarbeiten und bieten einen niedrigen Widerstandspfad in und aus dem getesteten Bauelement. Testpunktverbindungen ermöglichen dem Evaluierungsmodul das Bauelement mit benutzerdefinierten Testbedingungen zu steuern und präzise RON-Messungen vorzunehmen.

Merkmale

  • Anpassbare Strombegrenzung
  • Rückstromsperre
  • Eingangsspannungsbereich: 1,8 V bis 5 VIN
  • Dauerschaltstrombetrieb: 2 A (max.)
  • On-Board-CIN- und COUT-Kondensatoren

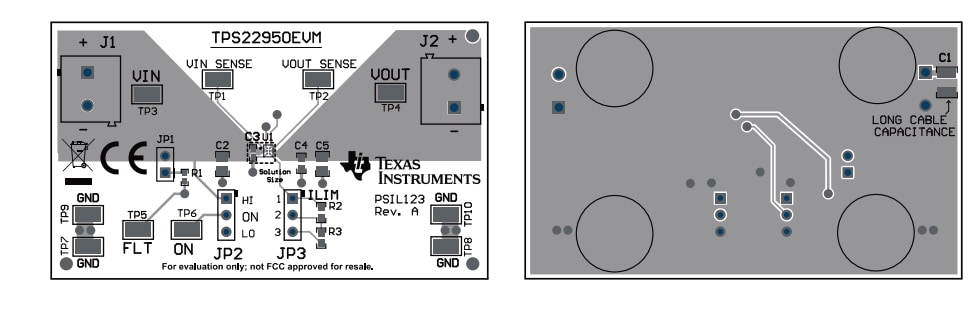

Layout

Texas Instruments TPS22950EVM Evaluierungsmodul

Verwandtes Produkt

Texas Instruments TPS22950x/TPS22950x-Q1 Lastschalter mit 5,5 V und 2 A

Kleiner Einkanal-Lastschalterm, der einen robusten Schutz gegen Fehlerfälle bietet.

Learn Moreüber Texas Instruments TPS22950x/TPS22950x-Q1 Lastschalter mit 5,5 V und 2 A View Productsverwandt mit Texas Instruments TPS22950x/TPS22950x-Q1 Lastschalter mit 5,5 V und 2 A
Veröffentlichungsdatum: 2021-01-07 | Aktualisiert: 2022-03-11
