Texas Instruments TPD4E02B04 Vierkanal-ESD-Schutzdiode
Die Texas Instruments TPD4E02B04 ESD-Vierkanal-Schutzdiode ist ein bidirektionales TVS ESD-Schutzdiodenarray für den Einsatz als USB-Typ-C- und HDMI-2.0-Schaltkreisschutz. Die TPD4E02B04 verfügt über eine Einstufung, um ESD-Entladungen über dem in der internationalen Norm IEC61000-4-2 (Level 4) angegebenen Höchstwert abzuleiten. Dieses Bauelement bietet eine IO-Kapazität von 0,27 pF pro Kanal und eignet sich dadurch ideal zum Schutz von Hochgeschwindigkeitsschnittstellen bis 10 Gbit/s wie z. B. USB 3.1 Gen2. Der niedrige dynamische Widerstand und die geringe Klemmspannung sorgen für den Schutz vor Transienten auf Systemebene.
Merkmale
- IEC 61000-4-2 level 4 ESD protection
- ±12kV contact discharge
- ±15kV air gap discharge
- IEC 61000-4-4 EFT protection
- 80A (5/50ns)
- IEC 61000-4-5 surge protection
- 2A (8/20µs)
- IO capacitance: 0.27pF (Typ ), 0.37pF (max)
- DC breakdown voltage: 5.5V (Min)
- Ultra low leakage current: 10nA (max)
- Low ESD clamping voltage: 8.8V at 5A TLP
- Supports high-speed interfaces up to 10Gbps
- -40°C to 125°C Industrial temperature range
- Easy flow-through routing package
Applikationen
- End equipment:
- Laptops and desktops
- Set-Top Boxes
- TV and monitors
- Mobile and Tablets
- DVR and NVR
- Interfaces:
- USB Type-C
- USB 3.1 Gen 2
- HDMI 2.0/1.4
- USB 3.0
- DisplayPort 1.3
- PCI Express 3.0

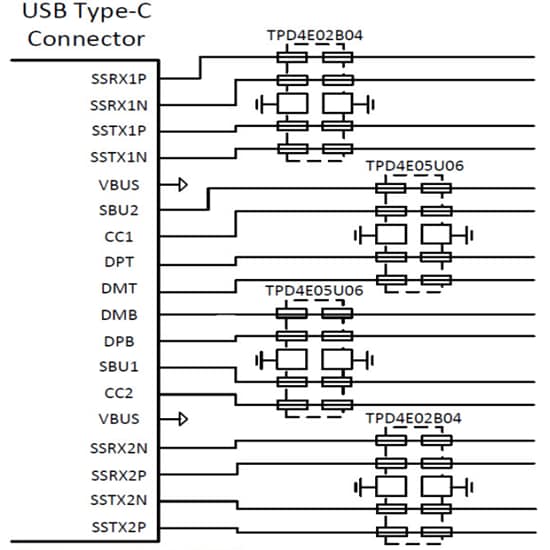

Application Schematic
