Texas Instruments TMUX7208EVM Multiplexer-Evaluierungsmodul (EVM)
Das Texas Instruments TMUX7208EVM Multiplexer-Evaluierungsmodul (EVM) unterstützt die Evaluierung der TMUX7208 Bauteile im 16-Pin-TSSOP-Gehäuse (PW). Dieses Evaluierungsmodul kann für ein schnelles Prototyping und Testen der TMUX7208 Bauteile, speziell für DC- und Timing-Parameter, verwendet werden. Der TMUX7208 von Texas Instruments ist ein komplementärer Metalloxid-Halbleiterschalter (CMOS) mit Latch-up-Festigkeit in einer 8:1-Einkanal-Konfiguration (SPDT). Das Bauteil wird mit Dualversorgungen (±4,5 V bis ±22 V), einer Einzelversorgung (4,5 V bis 44 V) oder asymmetrischen Versorgungen (wie z. B. VDD = 12 V, VSS = -5 V) betrieben.
Merkmale
- Schnelle Prototyping- und Testeinrichtung für das TMUX7208 16-Pin-Bauteil im TSSOP-Gehäuse (PW)
- TMUX7208 Steuerlogik-Wertetabelle auf dem Board aufgelistet
- Kein spezifischer TMUX7208 wird an das Evaluierungsmodul geliefert oder angelötet
- Ermöglicht die Flexibilität, den gewünschten IC für die Evaluierung auszuwählen
- Unterstützung für Einzelversorgungs- und Dualversorgungsbetrieb
- Sechs Entkopplungskondensatoren (2 × 0,1 μF, 2 × 1 μF und 2 × 10 μF)
- Steckbrücken zu neun Signalleitungen, VDD- und VSS-Leistungsschienen und Steuersignale
- Neun Pads sind für die Platzierung von SMA-Steckverbindern verfügbar
- Die Pads sind für Pull-up- oder Pull-down-Widerstände auf Steuersignalpfaden verfügbar
- Die Pads sind für Überspannungsschutzdioden verfügbar
- 0805 Kondensator-Pads sind auf allen Signalpfaden, die auf die Masse bezogen sind, verfügbar

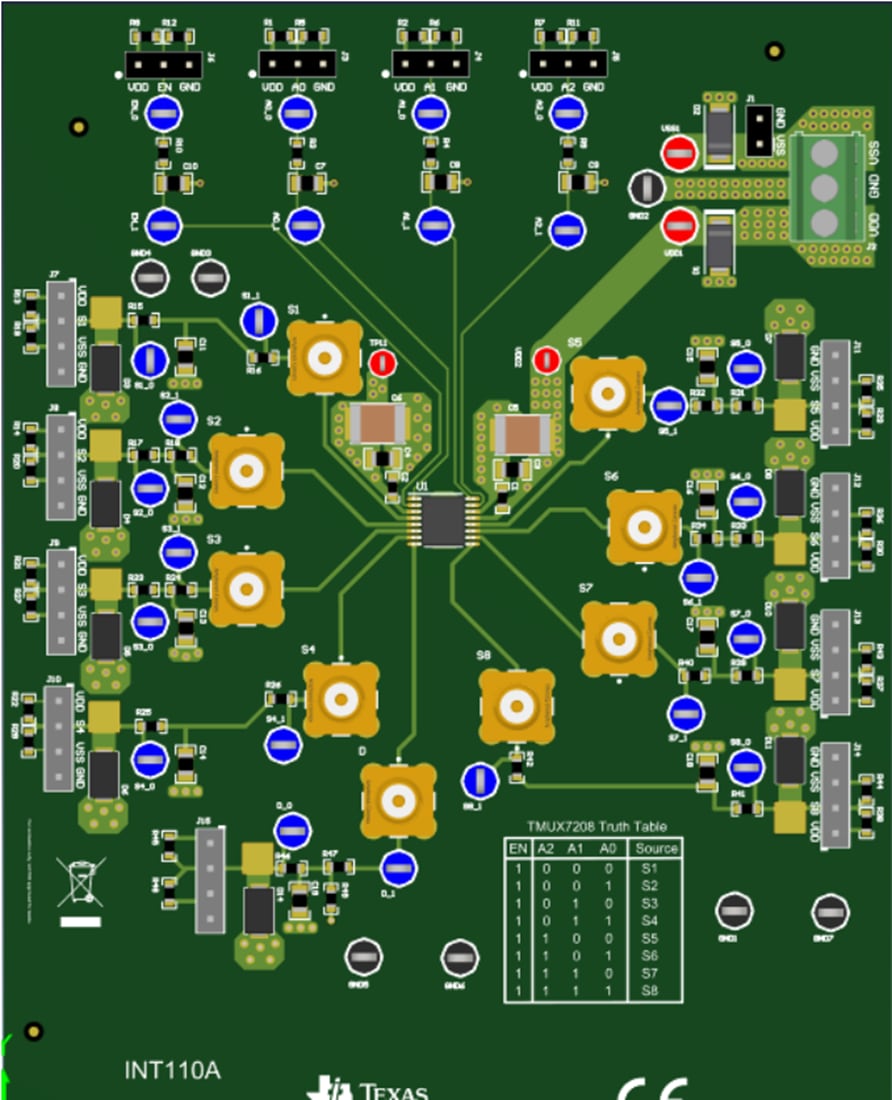

Board-Layout
Verwandtes Produkt
Texas Instruments TMUX720x 8:1-Präzisions-Multiplexer
Präziser Einkanal-Multiplexer, der über einen niedrigen Einschaltwiderstand und eine niedrige Ladungsinjektion verfügt.
