Texas Instruments TMS320F280025C ControlCARD-Evaluierungsmodul
Das Texas Instruments TMS320F280025C ControlCARD-Evaluierungsmodul eignet sich hervorragend für den Einstieg in die Entwicklung mit F28002x Bauteilen. Die F28002x gehört zur C2000™ -Produktfamilie von Mikrocontrollern (MCUs). Die F28002x 120-Pin-controlCARD ist zur Bereitstellung eines gut gefilterten robusten Designs ausgelegt, das in den meisten Umgebungen betrieben werden kann.
Das TMS320F280025C ControlCARD-Evaluierungsmodul von TI wird mit einem HSEC180 (180-Pin-Hochgeschwindigkeits-Edge-Steckverbinder) geliefert und eignet sich als controlCARD hervorragend für die anfängliche Evaluierung und das Prototyping. Für die Evaluierung des TMDSCNCD280025C ist eine TMDSHSECDOCK 180-Pin-Dockingstation erforderlich, die separat als gebündeltes Kit erworben werden kann.
Merkmale
- Hardware-Funktionen
- Eine isolierte XDS100v2 On-Board-USB-zu-JTAG-Debug-Sonde ermöglicht eine In-System-Programmierung und -Debugging in Echtzeit
- 180-Pin-controlCARD-HSEC-Standardschnittstelle
- Analoge I/O-, digitale I/O- und JTAG-Signale auf der Kartenschnittstelle
- Hardwaredateien befinden sich in C2000Ware auf boards\controlCARDs\TMDSCNCD280025C
- Software-Funktionen
- Kostenloses Herunterladen von Code Composer Studio IDE
- Kostenloses Herunterladen von C2000Ware für Bauteiltreiber und Beispielprojekte
- DigitalPower-SDK und powerSUITE
- MotorControl-SDK
- MathWorks Embedded-Target-Unterstützung
- solidThinking Embed-Unterstützung
- Einstieg
- C2000Ware installieren
- Code Composer Studio IDE installieren
- Befolgen Sie das F280025 controlCARD-Informationshandbuch
- Fragen auf dem TI C2000 e2e-Forum stellen
Lieferumfang Kit
- F280025C controlCARD
- USB-Kabel, A-Stecker-zu-Mini-B-Stecker

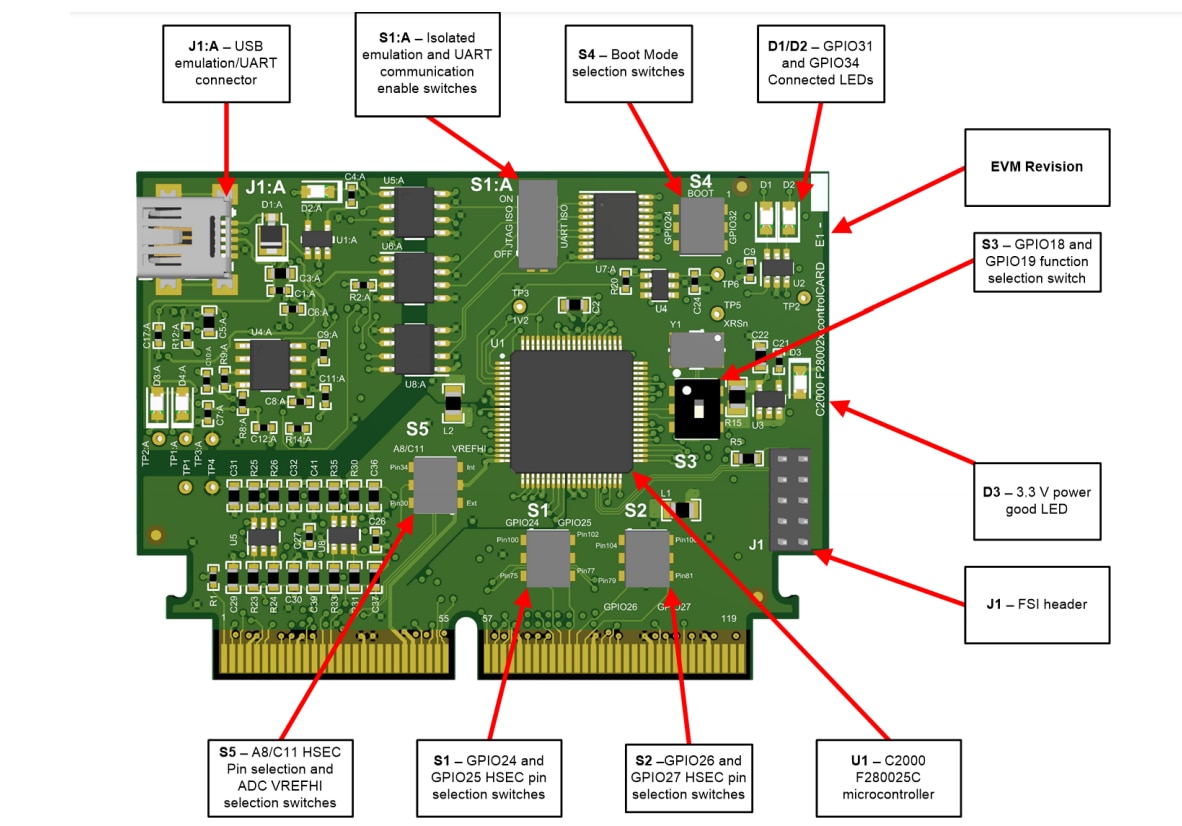

Hauptkomponenten-Vorderseite – Diagramm

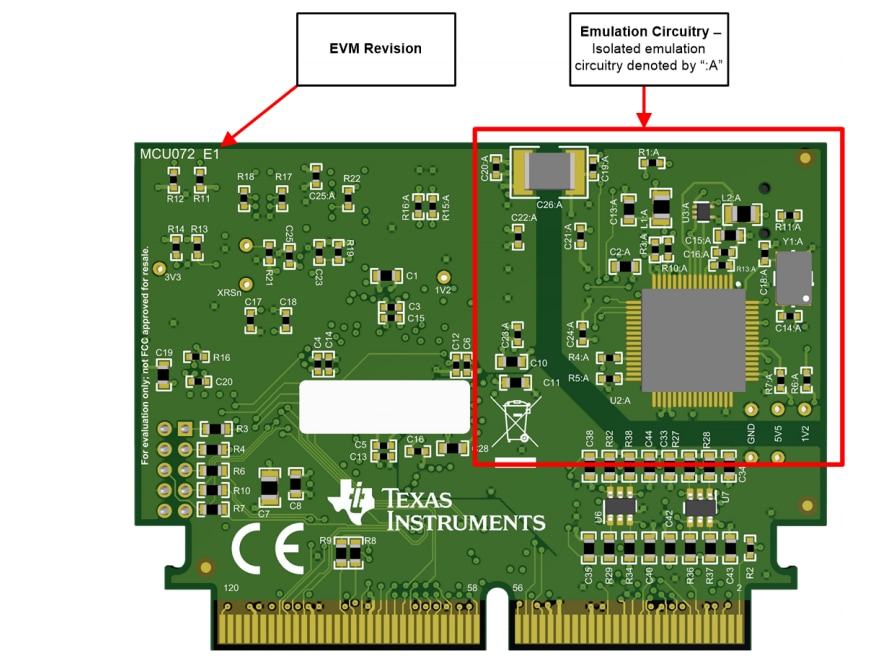

Schlüsselkomponenten – Rückseitiges Diagramm
