Texas Instruments TMCS1108 Hall-Effekt-Stromsensor
Der Texas Instruments TMCS1108 Hall-Effekt-Stromsensor von ist ein galvanisch isolierter Hall-Effekt-Stromsensor, der eine DC- oder AC-Strommessung mit hoher Genauigkeit, ausgezeichneter Linearität und Temperaturstabilität ermöglicht. Eine temperaturkompensierte Signalkette mit geringer Drift liefert einen Vollausschlagfehler von < 3 % über den gesamten Temperaturbereich des Bauteils.
Der Eingangsstrom fließt durch einen internen Leiter von1,8 mΩ, der ein Magnetfeld erzeugt, das von einem integrierten Hall-Effekt-Sensor gemessen wird. Dieser Aufbau macht externe Konzentratoren überflüssig und vereinfacht das Design. Ein niedriger Leiterwiderstand reduziert die Verlustleistung und die Wärmeableitung. Die inhärente galvanische Trennung bietet eine funktionale Isolierung von 100 V zwischen dem Strompfad und der Schaltung. Eine integrierte elektrische Abschirmung ermöglicht eine hervorragende Gleichtaktunterdrückung und transiente Immunität.
Die Ausgangsspannung verfügt über mehrere Empfindlichkeitsoptionen und ist proportional zum Eingangsstrom. Die feste Empfindlichkeit ermöglicht dem TMCS1108, mit einer einzelnen Stromversorgung von 3 V bis 5,5 V zu arbeiten, wodurch Ratiometriefehler verhindert und die Rauschunterdrückung der Versorgung verbessert werden. Die Strompolarität gilt als positiv, wenn sie in den positiven Eingangspin fließt. Sowohl unidirektionale als auch bidirektionale Sensorausführungen sind verfügbar. Der TMCS1108 von Texas Instruments nimmt einen maximalen Versorgungsstrom von 6 mA auf und alle Empfindlichkeitsoptionen sind über einen Betriebstemperaturbereich von -40 °C bis +125 °C spezifiziert.
Merkmale
- Gesamtfehler: ±1 % (typisch), ±3 % (max.), -40 °C bis +125 °C
- Empfindlichkeitsfehler: ±0,9 %
- Offset-Fehler: 40 mA
- Offset-Drift: 0,2 µV/°C
- Linearitätsfehler: 0,5 %
- Mehrere Empfindlichkeitsoptionen
- TMCS1108A1B/U – 50 mV/A
- TMCS1108A2B/U – 100 mV/A
- TMCS1108A3B/U – 200 mV/A
- TMCS1108A4B/U – 400 mV/A
- Interne Referenz mit Nulldrift
- Bidirektionale und unidirektionale Strommessung
- Betriebsversorgungsbereich: 3 V bis 5,5 V
- Signalbandbreite: 80 kHz
- Robuste galvanische Trennung von 100 V
Applikationen
- Motor- und Laststeuerung
- Wechselrichter- und H-Brücken-Strommessungen
- Blindleistungskompensation
- Überstromschutz
- DC- und AC-Leistungsüberwachung

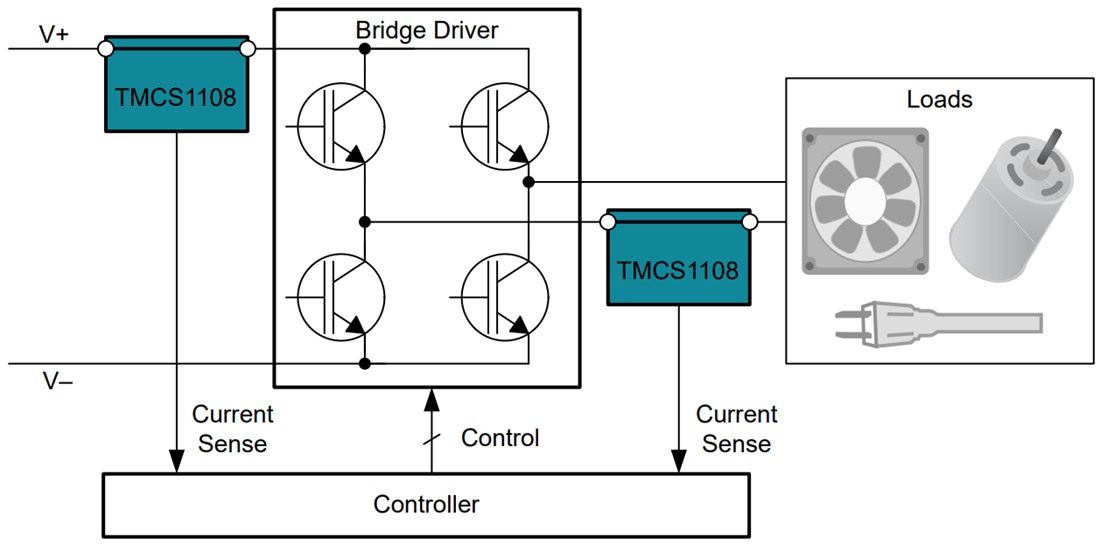

Typische Applikation
