Texas Instruments TMCS1100/TMCS1100-Q1 Hall-Effekt-Stromsensoren
Die Halleffekt-Stromsensoren TMCS1100/TMCS1100-Q1 von Texas Instruments sind galvanisch isolierte Halleffekt-Stromsensoren, die DC- oder AC-Strommessungen mit hoher Genauigkeit, ausgezeichneter Linearität und Temperaturstabilität ermöglichen. Eine temperaturkompensierte Signalkette mit geringer Drift sorgt für einen Messfehler von 1 % über den gesamten Temperaturbereich des Bauelements. Der Eingangsstrom fließt durch einen internen 1,8-mΩ-Leiter, der ein Magnetfeld erzeugt, das von einem integrierten Hall-Effekt-Sensor gemessen wird. Dieser Aufbau macht externe Konzentratoren überflüssig und vereinfacht das Design. Der niedrige Leiterwiderstand minimiert Leistungsverluste und Wärmeverluste. Die inhärente galvanische Isolierung bietet eine Betriebsspannung von 600 V über die gesamte Lebensdauer und eine grundlegende Isolierung von 3 kVRMS zwischen dem Strompfad und der Schaltung. Eine integrierte elektrische Abschirmung ermöglicht eine hervorragende Gleichtaktunterdrückung und Transientenfestigkeit.
Die Ausgangsspannung ist proportional zum Eingangsstrom mit vier Empfindlichkeitsoptionen. Die feste Empfindlichkeit ermöglicht den Betrieb des TMCS1100/TMCS1100-Q1 mit einer einzigen Spannungsversorgung von 3 V bis 5,5 V, eliminiert Ratiometriefehler und verbessert die Unterdrückung von Versorgungsstörungen. Die Strompolarität gilt als positiv, wenn der Strom in den positiven Eingangsstift fließt. Der VREF-Eingangspin liefert eine variable Nullstrom-Ausgangsspannung, die eine bidirektionale oder unidirektionale Stromerfassung ermöglicht. Der TMCS1100/TMCS1100-Q1 nimmt einen maximalen Versorgungsstrom von 6 mA auf, und alle Empfindlichkeitsoptionen sind für den Betriebstemperaturbereich von -40 °C bis +125 °C spezifiziert. Die Bauteile TMCS1100-Q1 sind nach AEC-Q100 für Fahrzeuganwendungen qualifiziert.
Merkmale
- ±0,4 % typisch, ±0,9 % maximal, -40 °C bis 85 °C Gesamtfehler
- Empfindlichkeitsfehler: ±0,4 %
- Offset-Fehler: 7 mA
- Offset-Drift: 0,04 mA/°C
- Linearitätsfehler: 0,05 %
- Lebensdauer und Umgebungsdrift: < ±0,5 %
- Isolationswert: 3 kVRMS
- Robuste lebenslange Betriebsspannung: 600 V
- Bidirektionale und unidirektionale Strommessung
- Externe Referenzspannung
- Betriebsversorgungsbereich: 3 V bis 5,5 V
- Signalbandbreite: 80 kHz
- Mehrere Empfindlichkeitsoptionen:
- TMCS1100A1: 50 mV/A
- TMCS1100A2: 100 mV/A
- TMCS1100A3: 200 mV/A
- TMCS1100A4: 400mV/A
- Sicherheitsbezogene Zertifizierungen (geplant)
- UL 1577 Komponenten-Erkennungsprogramm
- IEC/CB 62368-1
Applikationen
- Motor- und Laststeuerung
- Wechselrichter- und H-Brücken-Strommessungen
- Blindleistungskompensation
- Überstromschutz
- DC- und AC-Leistungsüberwachung
Datenblätter

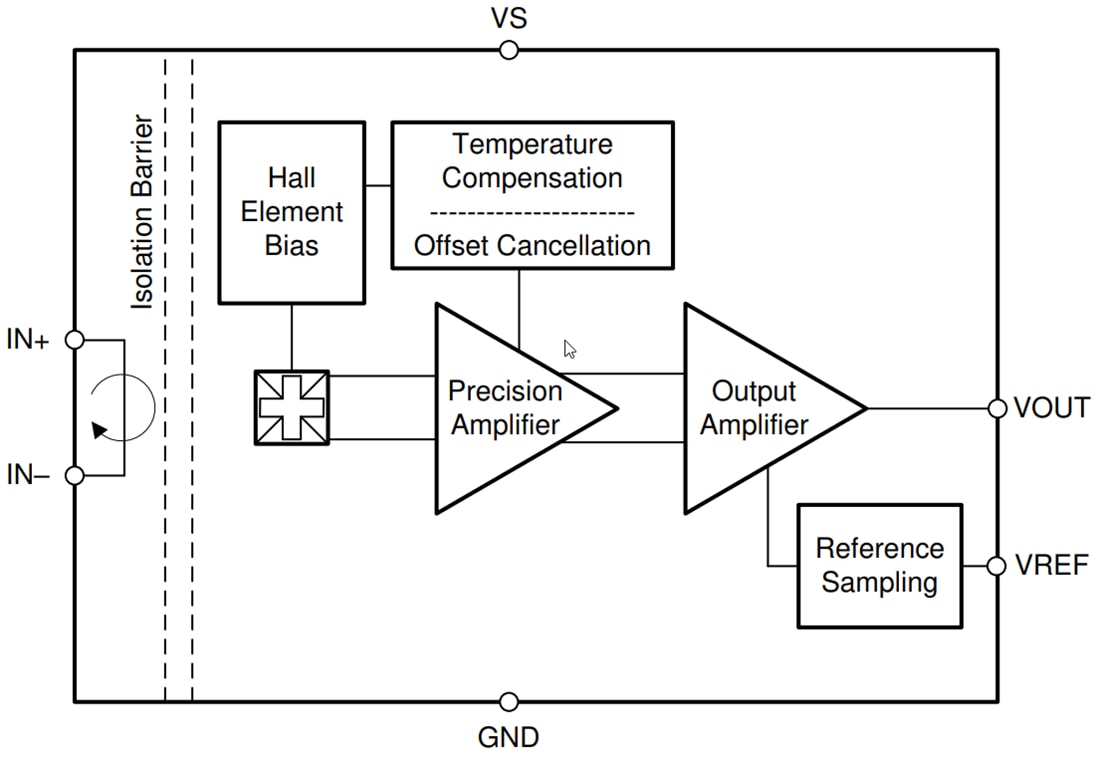

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments TMCS1100EVM Sensor-Evaluierungsmodul (EVM)
Vereinfacht die Verwendung des TMCS1100 isolierten Hall-Effekt-Präzisions-Strommesssensors.
