Texas Instruments TMAG5115 Hochgeschwindigkeits-Hall-Effekt-Latch mit niedrigem Jitter
Die TMAG5115 Hochgeschwindigkeits-Hall-Effekt-Verriegelung mit niedrigem Jitter von Texasinstruments bietet eine schnelle Laufzeitverzögerung und einen niedrigen jitter. Der TMAG5115 zeichnet sich durch hohe Empfindlichkeit und Temperaturstabilität aus und verfügt über integrierte Schutzfunktionen für Anwendungen, die hohe Drehzahlen erfordern. Die Kombination aus niedrigem Jitter und geringer Ausbreitungsverzögerung erhöht die Energieeffizienz und reduziert parasitäres Rauschen auf Systemebene.
Die TMAG5115 Verriegelung von TI verfügt über eine open-drain-Ausgang Stufe mit einer Stromsenkenleistung von 15 mA. Der große Betriebsspannungsbereich von 2,5 V bis 26 V ermöglicht eine großeauswahl von Industrie- und kommerziellen Applikationen. Interne Schutzfunktionen sind für Ausgangskurzschluss -, Über Strom- und Übertemperaturbedingungen enthalten.
Der TMAG5115 ist in einem Industrie standard-SOT-23-Gehäuse untergebracht.
Merkmale
- Digitaler Hochgeschwindigkeits-Hall-Sensor mit bipolarer Verriegelung
- Niedrige Laufzeit Verzögerung: 5 µs
- Niedriger jitter: 5 µs
- Bandbreite (BW) : 60 kHz
- Unterstützt einen breiten Spannungsbereich
- 2,5 V bis 26 V
- Kein externer Regler erforderlich
- Schnelle Einschalt Zeit:62,5 µs
- Mehrere BOP-Empfindlichkeitsoptionen
- ±1 mT
- ±3 mT
- Open-Drain-Ausgang (15 mA Ableitvorrichtung)
- Hochpräziser Schwellenwert mit einer maximalen Abweichung von ±1mT über Temperatur und Spannung
- Schutzfunktionen
- Ausgangskurzschluss-Sicherung
- Ausgangsstrombegrenzung
- Übertemperaturschutz
- Großer Betriebstemperaturbereich : -40 C bis +°125 C
- Oberflächenmontierbares kleines 3-Pin-SOT-23-Gehäuse von 2,92 mm x 1,30 mm und Footprint
Applikationen
- Kabellose Elektrowerkzeuge
- Staubsaugerroboter
- Computerlüfter
- Status der Ventile und Magnete
- Industrielle bürstenlose DC-Motoren

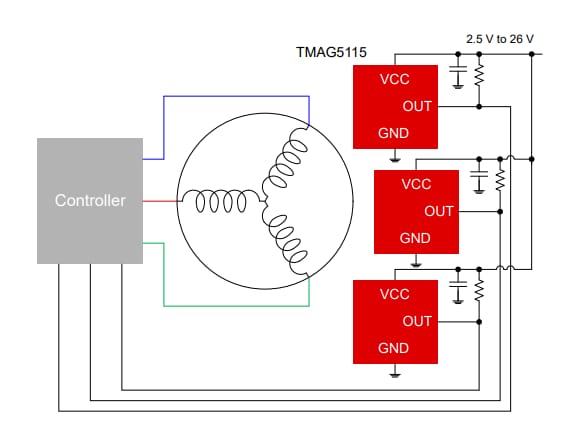

Vereinfachte Applikation

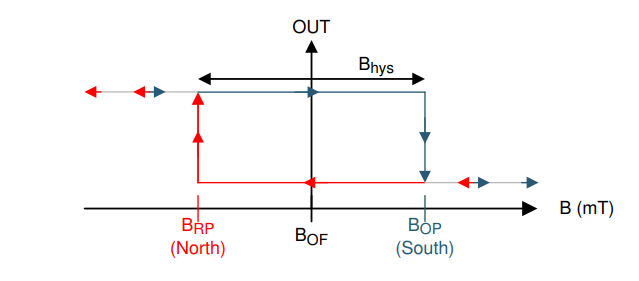

Ausgangsstatus
Funktionales Blockdiagramm
Weitere Ressourcen
Dazugehöriges Evaluierungsmodul
Texas Instruments TMAG5115EVM Evaluierungsmodul
Mit einem TMAG5115B1 Verriegelungssensor bestückt, der in einem Standard-SOT-23-Gehäuse verfügbar ist.
Veröffentlichungsdatum: 2023-01-20
| Aktualisiert: 2023-10-27
