Texas Instruments TLVx888 Driftfreie Mux-freundliche Operationsverstärker
Die driftfreien, Mux-freundlichen Operationsverstärker (Op-Amps) TLVx888 von Texas Instruments sind breitbandige, rauscharme und driftfreie Operationsverstärker. Diese Operationsverstärker weisen einen weiten Temperaturbereich, eine Offset-Spannung von nur 15 µV (max.) und einen Offset-Spannungsdrift von 0,1 µV/°C (max.) auf. Das Bauteil TLVx888 zeichnet sich durch eine sehr schnelle Einschwingzeit aus, was zum Teil durch die große Verstärkungsbandbreite und die sehr hohe Anstiegsrate bedingt ist. Die proprietäre MUX-freundliche Eingangsarchitektur verbessert die Einschwingzeit in Mehrkanalsystemen weiter.
Die Kombination aus hoher Präzision, schnellem Einschwingen und geringem Rauschen macht den Texas Instruments TLVx888 zu einer ausgezeichneten Wahl für verschiedene Anwendungen, einschließlich Signalmessung, Präzisionsinstrumentierung und Datenerfassung. Die TLVx888 Bauteile sind in Standard- und Mikro-Gehäusen erhältlich, die in die meisten platzbeschränkten Anwendungen passen. Die Geräte sind für den Betrieb von -40 °C bis +125 °C spezifiziert.
Merkmale
- Hohe DC-Präzision
- 0,01 µV/°C Nullpunktdrift
- Niedrige Offset-Spannung von 3 µV
- Hohe PSRR von 150 dB
- Hohe CMRR von 150 dB
- Ausgezeichnete AC-Leistung
- 14 MHz Verstärkungsbandbreite
- 40 V/µs Anstiegsrate
- 7,5 nV/√Hz rauscharm
- Eingang zur negativen Schiene, Rail-to-Rail-Ausgang
- Niedriger Ruhestrom von 1,5 mA
- RFI/EMI-gefilterte Eingänge
- Versorgungsbereich 4,5 V bis 36 V
- Temperaturbereich von -40 °C bis +125 °C
Applikationen
- PC-PSU- und Spielkonsolen-Einheit
- Merchant-DC/DC
- Durchflussgeber
- Drucktransmitter
- Handelsübliches Batterieladegerät
- Stromzähler

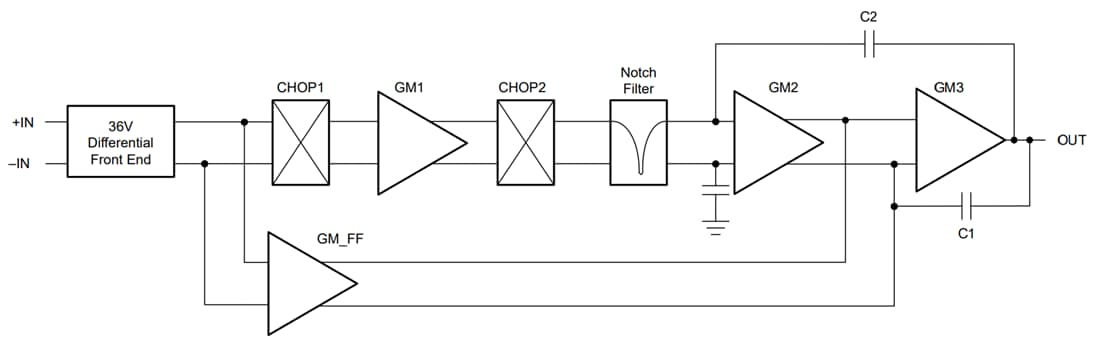

Funktionales Blockdiagramm
Development Tools
Texas Instruments DIY Universal-Verstärkerschaltung-EVMs
Bietet Ingenieuren und Heimwerkern (DIY) reale Verstärkerschaltungen.
