Texas Instruments THVD1454EVM Evaluierungsmodul
Das Texas Instruments THVD1454EVM Evaluierungsmodul ist für die schnelle und einfache Demonstration des THVD1454 ausgelegt. Der THVD1454ist ein RS-485 Halbdupplex-Transceiver mit einer wählbaren Datenrate und schaltbaren integrierten Anschlusswiderständen, die in einem 10-VSON-Gehäuse (DRC) untergebracht sind. Das TI THVD1454EVM Evaluierungsmodul ist mit einem vorinstallierten THVD1454 sofort einsatzbereit.
Merkmale
- Mit vorinstalliertem THVD1454 sofort einsatzbereit
- Zwei 10 µF und zwei 47 µF Entkopplungskondensatoren, die auf VCC-zu-GND- und GND-zu-MASSE-Verbindungen vorinstalliert sind
- Widerstands-Pad zur Erstellung einer resistiven Verbindung zwischen GND- und MASSE-Verbindungen erhältlich
- Eine 4x2 Stiftleistenverbindung für spezielle Funktionssteuerungssignale
- Externer Anschlusswiderstand und Kondensator-Pads auf geteiltem Differentialbus
- Gleichtakt-Spannungsanschlusspunkte bei J11 und J12

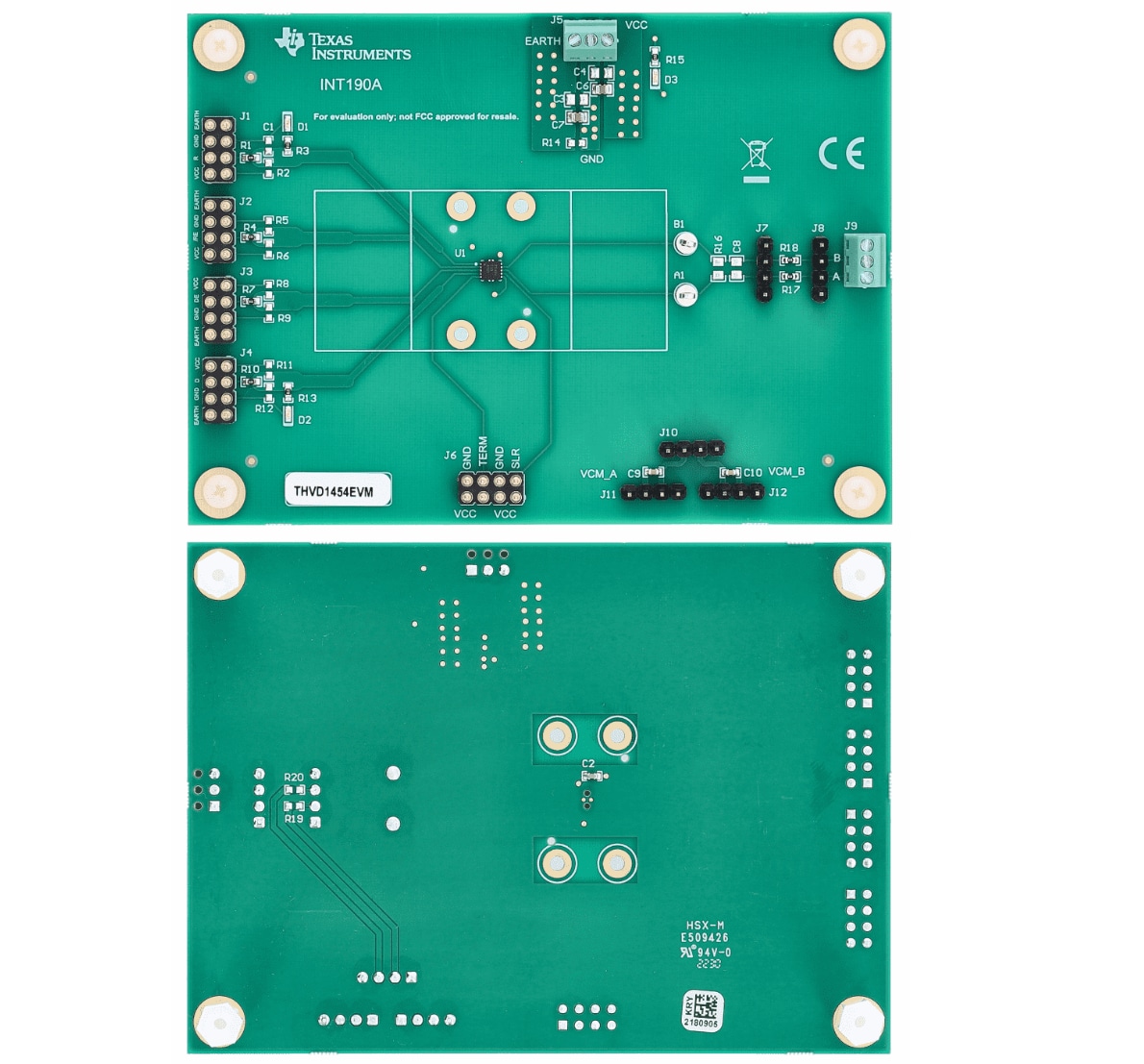

PCB-Layout
