Texas Instruments TDP142Q1-EVM Evaluierungsmodul
Das Evaluierungsmodul TDP142Q1-EVM von Texas Instruments wird zum Testen des Betriebsverhaltens der Signalkonditionierungsfähigkeiten des TDP142-Q1 verwendet. Der TDP142-Q1 ist ein linearer DisplayPort™ 1.4 Redriver, der bis zu 8,1 GBit/s (HBR3) fähig ist.
Das Evaluierungsmodul TDP142Q1-EVM von TI versorgt die I2C- und GPIO-Steuerung zur Konfiguration der Entzerrung des Redrivers. Die Signalqualität kann mit den DisplayPort-Steckverbindern des TDP142Q1-EVM getestet werden.
Merkmale
- DisplayPort 1.4 bis zu 8,1 GBit/s (HBR3)
- Extrem stromsparende Architektur
- Linearer Redriver mit bis zu 12 dB bei 4,05 GHz Entzerrung
- Transparent zu DisplayPort-Link-Training
- Konfigurierbar über GPIO oder I2C
- Unterstützt DisplayPort Dual-Mode Standard Version 1.1 (AC-gekoppeltes HDMI)
Applikationen
- Automotive-Haupteinheit
- Rücksitz-Entertainmentsystem
- Automotive-Infotainment und -Kombiinstrumente
- Aktive Kabel
Lieferumfang Kit
- TDP142-Q1 Bauelement
- Standard DP1.4-Steckverbinder (Anschlussbuchse für Stromversorgung)
- Standard DP1.4-Steckverbinder (Anschlussbuchse für Stromausgabe)
- DC-Leistungsregler
- I2C-Programmierschnittstelle für externe I2C-Host-Controller
- Standard 5 V Hohlsteckerbuchse
- Stiftleisten für die Konfiguration verschiedener Funktionen des TDP142-Q1

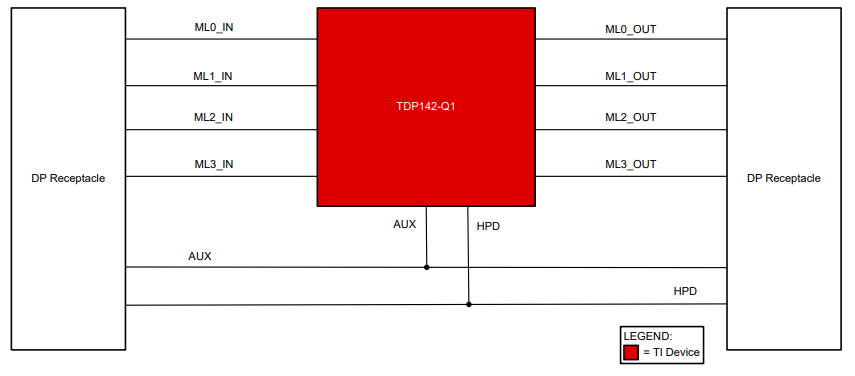

Blockdiagramm
Layout
