Texas Instruments SN74AVC8T245/SN74AVC8T245-Q1 Bus-Transceiver

Texas Instruments SN74AVC8T245/SN74AVC8T245-Q1 Dual-Versorgungs-Bus-Transceiver ist ein nicht-invertierender 8-Bit-Bus-Transceiver mit zwei konfigurierbaren Stromversorgungsschienen. Das Bauelement SN74AVC8T245/SN74AVC8T245-Q1 ist für den Betrieb mit V_CCA/ V_CCB mit 1,4 V bis 3,6 V optimiert. Das Gerät ist betriebsbereit, wenn V_CCA und V_CCB auf einem niedrigen Pegel von 1,2 V liegen. Der A-Anschluss ist für die Verfolgung von V_CCA und der B-Anschluss für die Verfolgung von V_CCB ausgelegt. V_CCA und V_CCB akzeptieren jede Versorgungsspannung von 1,2 V bis 3,6 V. Diese Funktion ermöglicht eine universelle bidirektionale Niederspannungsübersetzung zwischen den Spannungsknoten 1,2 V 1,5 V 1,8 V 2,5 V und 3,3 V.

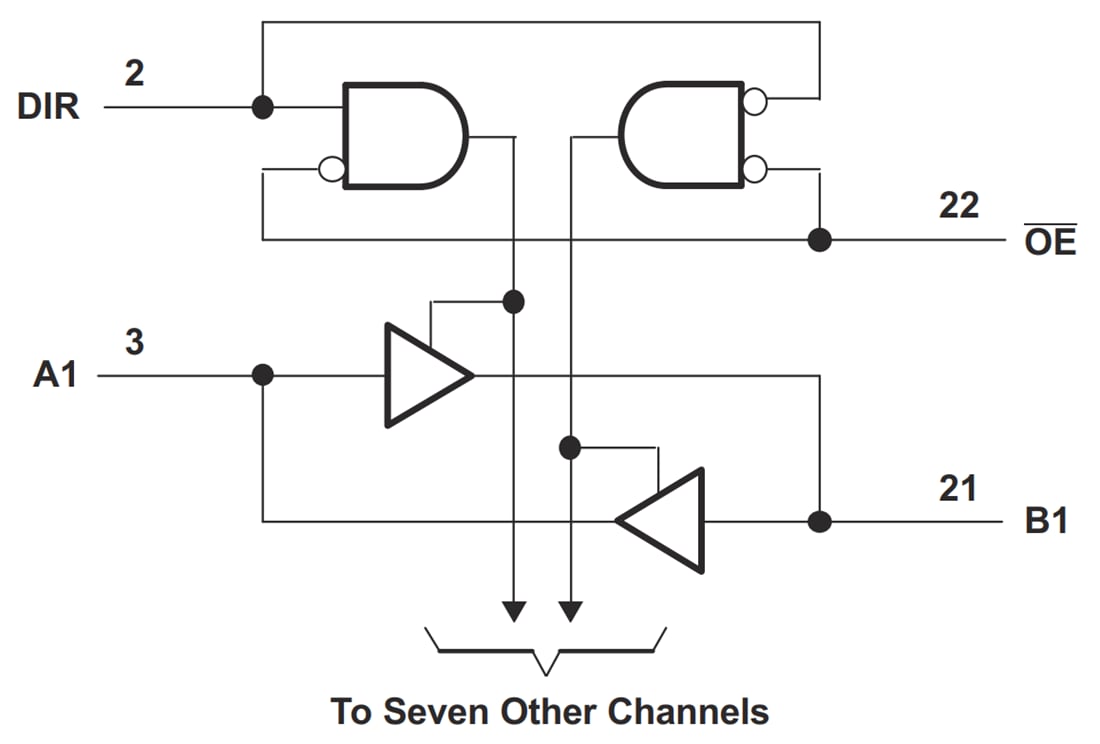

Der SN74AVC8T245/SN74AVC8T245-Q1 ist für die asynchrone Kommunikation zwischen zwei Datenbussen ausgelegt. Das Gerät überträgt Daten vom A-Bus zum B-Bus oder vom B-Bus zum A-Bus. Diese Funktion hängt vom Logikpegel am Eingang für die Richtungssteuerung (DIR) ab. Der Eingang für die Ausgangsfreigabe (OE) kann die Ausgänge deaktivieren, wodurch die Busse effektiv isoliert werden. Das Bauelement SN74AVC8T245/SN74AVC8T245-Q1 ist so konzipiert, dass V_CCA die Steuerpins (DIR und OE) versorgt.

Die SN74AVC8T245/SN74AVC8T245-Q1 kann später durch eine '245-Funktion ersetzt werden und ist mit einem Einspeisesystem mit minimaler Umgestaltung der Leiterplatte kompatibel. Dieses Gerät ist vollständig spezifiziert für Partial-Power-Down-Anwendungen mit Ioff. Der Ioff-Schaltkreis verhindert einen schädlichen Stromrückfluss durch das Gerät, indem er die Ausgänge im ausgeschalteten Zustand deaktiviert.

Die V_CC -Isolierung ermöglicht es, dass beide Ports hochohmig sind, wenn GND auf einem der V_CC -Eingänge liegt. Um das Bauteil während des Aus- oder Einschaltens in den hochohmigen Zustand zu versetzen, verbinden Sie OE über einen Pullup-Widerstand mit V_CC. Die Stromaufnahmefähigkeit des Treibers bestimmt den Mindestwert des Widerstands. Die Bauteile SN74AVC8T245-Q1 von Texas Instruments sind gemäß AEC-Q100 für Automobilanwendungen zugelassen.

Applikationen

Latch-Up-Leistung übertrifft 100 mA gemäß JESD 78, Klasse II
ESD-Schutz überschreitet JESD 22
- 8.000 V Human-Body Model (A114-A)
- 200 V Maschinenmodell (A115-A)
- 1.000 V Charged-Device Model (C101)
Die Pegel der Steuereingänge V_IH/ V_IL beziehen sich auf die Spannung V_CCA
V_CC -Isolationsfunktion (wenn GND auf einem der V_CC -Eingänge liegt, befinden sich alle I/O-Ports im hochohmigen Zustand)

I_off unterstützt den Betrieb im partiellen Power-Down-Modus
Ein vollständig konfigurierbares Dual-Rail-Design ermöglicht den Betrieb jedes Ports über den gesamten Stromversorgungsbereich von 1,4 V bis 3,6 V
I/Os sind 4,6 V tolerant
Maximale Datenraten
- 170 Mbit/s (V_CCA < 1,8 V oder V_CCB < 1,8 V)
- 320 Mbit/s (V_CCA ≥ 1,8 V und V_CCB ≥ 1,8 V)
