Texas Instruments REF35 Spannungsreferenz-Evaluierungsmodul

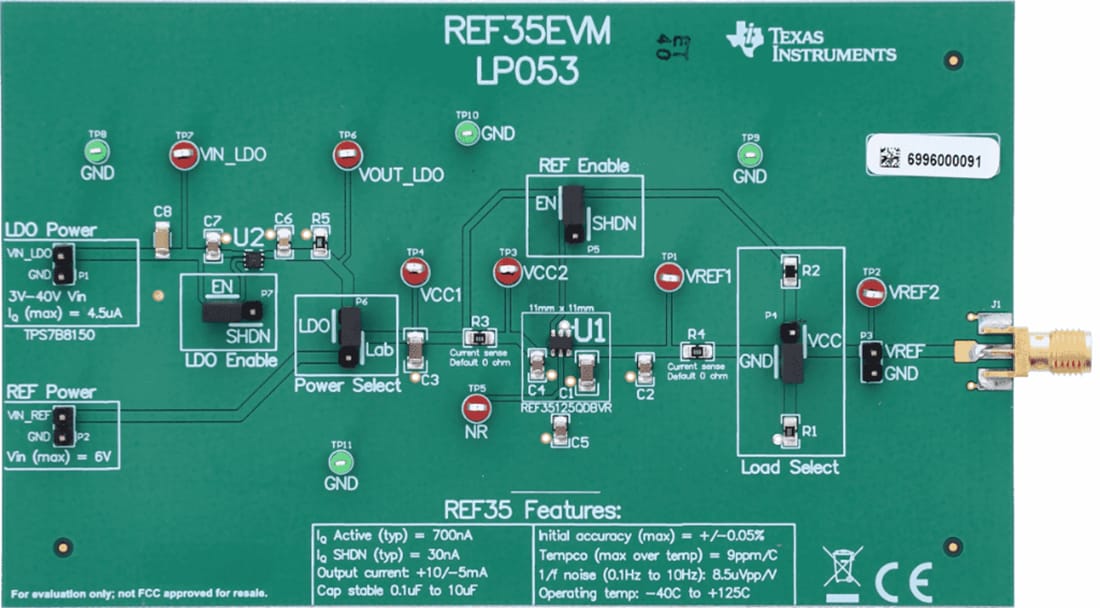

Das REF35-Spannungsreferenz-Evaluierungsmodul (EVM) von Texas Instruments ist eine Plattform für die Entwicklung der Ultra-Low-Power-Spannungsreferenz REF35. Der REF35 weist eine Temperaturdrift von maximal 10 ppm/°C auf und wird in erster Linie als Präzisionsspannungsreferenz für Datenwandler mit geringem Stromverbrauch verwendet. Der REF35EVM verfügt über einen vom Benutzer wählbaren breiten V_IN-Eingang, der einen TPS7B8150-Linearregler verwendet, so dass der Benutzer den Eingangsbereich auf Wunsch auf 40 V erweitern kann. Die V_IN-Stiftleiste kann an eine externe Stromversorgung angeschlossen werden, um Strom zu liefern. Alle Eingangs- und Ausgangspins des REF35 von Texas Instruments sind für externe Verbindungen über Testleisten zugänglich.
