Texas Instruments OPA207 Stromsparende Operationsverstärker
Texas Instruments OPA207 Rauscharme, stromsparende, präzise Operationsverstärker bieten einen größeren Ausgangsspannungshub und sind doppelt so schnell wie branchenübliche Alternativen bei der Hälfte des Ruhestroms. Darüber hinaus ist das Bauteil benutzerfreundlich und frei von Phasenumkehrungs- und Überlastproblemen. Weitere Merkmale sind ein niedriger Bias-Strom, eine hohe Spannungsversorgungsunterdrückung und eine extrem niedrige Offsetspannung. Durch den größeren Ausgangsspannungsbereich von ±2,25 V bis ±18 V kann eine hohe Leistungsfähigkeit beibehalten werden, da die Verstärker innerhalb ihrer festgelegten Grenzwerte schwanken. Die OPA207 Verstärker verfügen über einen stabilen Verstärkungsfaktor Eins und bieten ein ausgezeichnetes dynamisches Verhalten über einen großen Bereich von Lastbedingungen.
Merkmale
- Sehr niedrige Offsetspannung: 150 µV (max.)
- Sehr niedriger Drift: 1 µV/°C (max.)
- Verstärkungsbandbreite: 1 MHz (typisch)
- Anstiegsrate: 3,6 V/µs (typisch)
- Hohe Leerlaufverstärkung: 130 dB (min.)
- Hohe Gleichtaktunterdrückung: 115 dB (min.)
- Hohe Versorgungsspannungsunterdrückung: 5 µV/V (max.)
- Niedriger Bias-Strom: 2,8 nA (max.)
- Großer Versorgungsbereich: ±2,25 V bis ±18 V
- Niedriger Ruhestrom: 375 µA (max.)
- Ersatz für OP-07, OP-77 und OP-177
Applikationen
- Fabrikautomatisierung und -steuerung; Analog-I/O
- Prüf- und Messgeräte; Batterietester
- Datenerfassung; Wandler-Verstärker
- Brückenverstärker
- Temperaturmessungen
- Dehnungsmessverstärker
- Batteriebetriebene Instrumente

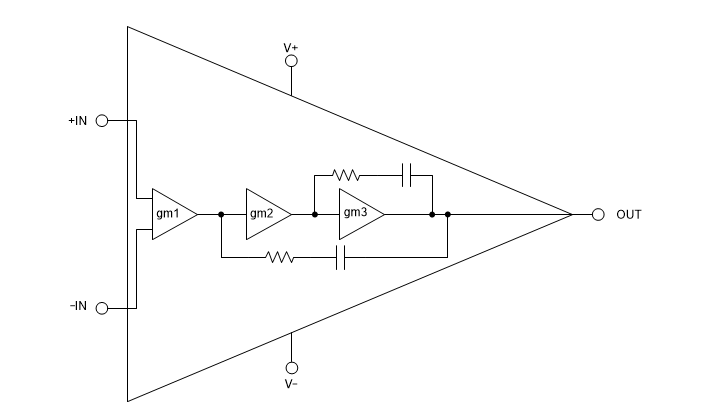

Blockdiagramm
Veröffentlichungsdatum: 2018-06-08
| Aktualisiert: 2023-02-02
