Texas Instruments OPA1652 / OPA1654 SoundPLUS™ Audio Op Amps

TI OPA1652 / OPA1654 SoundPLUS™ Audio Op Amps

Texas Instruments OPA1652 (dual) und OPA1654 (quad) SoundPLUS™ FET-Eingang Operational Amplifiers (Op Amps) erreichen eine geringe 4.5nV/√Hz Rauschdichte mit extrem geringer Verzerrung von 0.00005% bei 1kHz. TI OPA1652 und OPA1654 Op Amps bieten Rail-to-Rail-Spannungshub innerhalb 800mV mit einer 2kΩ Last für größeren Headroom und größtmöglichen Dynamikbereich. Diese TI Geräte haben außerdem eine hohe Ausgangsspannung von ±30mA. OPA1652 und OPA1654 Op Amps operieren über einen weiten Versorgungsbereich von ±2.25 V bis ±18 V oder +4.5 V bis +36 V mit nur 2mA Versorgungsstrom je Kanal. OPA1652 und OPA1654 Op Amps sind stabil bei Eins-Verstärkung und bieten exzellentes Dynamikverhalten über einen weiten Belastungsbereich. Diese Geräte besitzen außerdem einen komplett unabhängigen Schaltkreis für geringsten Crosstalk und Unabhängigkeit von Interaktionen zwischen Kanälen, sogar bei Übersteuerung oder Überladung.
Features
  • Rauscharm: 4.5nV/√Hz bei 1kHz
  • Geringe Verzerrung: 0.00005% bei 1kHz
  • Niedriger Ruhestrom:
    • 2mA je Kanal
  • Niedriger Eingangsruhestrom: 10pA
  • Anstiegsrate: 10V/µs
  • Große Verstärkungs-Bandbreite: 18MHz (G = +1)
  • Stabil bei Eins-Verstärkung
  • Rail-to-Rail-Ausgang
  • Weiter Versorgungsbereich:
  • ±2.25V bis ±18V, oder +4.5V bis +36V
  • Dual (OPA1652) und Quad (OPA1654) Versionen erhältlich
Anwendungen
  • Analoge und digitale Mischer
  • Audioeffekt-Prozessoren
  • Musikinstrumente
  • A/V-Empfänger
  • DVD und Blu-Ray™ Player
  • Fahrzeug-Audiosysteme

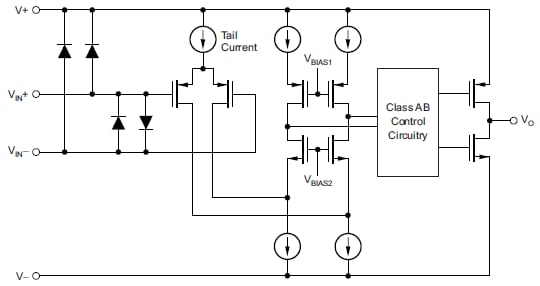

Vereinfachtes Schema
Simplified Schematic
  • Texas Instruments
Veröffentlichungsdatum: 2012-04-24 | Aktualisiert: 2020-12-21
