Texas Instruments LP5861 18-Kanal-RGB-LED-Treiber
Der Texas Instruments LP5861 18-Kanal-RGB-LED-Treiber ist für ein verbessertes Benutzererlebnis von Animations- und Anzeigezwecken in einer LED-Matrix mit einer kleinen Lösungsgröße ausgelegt. Der LP5861 integriert 18 Konstantstromsenken mit N (N = 1/2/4/6/8/11), Schalt-MOSFETs zur Unterstützung von N × 18 LED-Punkten oder N × 6 RGB-LEDs. Der LP5861 enthält einen MOSFET für bis zu 18 LED-Punkte oder 6 RGB-LEDs.
Der LP5861 18-Kanal-RGB-LED-Treiber von TI unterstützt analoge und PWM-Verdunkelungsmethoden. Für die analoge Verdunkelung kann das Bauteil jeden LED-Punkt mit 256 Schritten anpassen. Für die PWM-Verdunkelung ermöglichen die integrierten konfigurierbaren 8-Bit- oder 16-Bit-PWM-Generatoren eine reibungslose und hörbar rauschfreie Verdunkelungssteuerung. Jeder LED-Punkt kann auch willkürlich einer 8-Bit-Gruppen-PWM zugeordnet werden, um eine Verdunkelungssteuerung gleichzeitig zu erzielen.
Der LP5861 LED-Treiber implementiert einen vollständig adressierbaren SRAM zur Reduzierung des Datenverkehrs. Die Ghost-Löschungsschaltung ist integriert, um sowohl ein Upside- als auch ein Downside-Ghosting zu eliminieren. Darüber hinaus bietet der LP5861 offene LED- und Kurzschluss-Erkennungsfunktionen.
Der LP5861 LED-Treiber ist in einem 32-VQFN-Gehäuse von 4 mm × 4 mm mit einer I2C-Schnittstelle von 1 MHz (max.) oder SPI-Schnittstelle von 12 MHz (max.) verfügbar.
Merkmale
- Betriebsspannungsbereich:
- VCC-/VLED-Bereich: 2,7 V bis 5,5 V
- Logikpins sind mit 1,8 V, 3,3 V und 5 V kompatibel
- 18 Konstantstromsenken mit hoher Genauigkeit:
- 0,1 mA bis 50 mA pro Stromsenke bei VCC ≥ 3,3 V
- Fehler zwischen den Bauteilen: ±5 %
- Fehler zwischen den Kanälen: ±5 %
- Phasenverschiebung für symmetrische Transientenleistung
- Extrem niedriger Stromverbrauch:
- ICC ≤ 2 uA, wenn EN = niedriger Abschaltmodus
- Standby-Modus: ICC ≤ 10 uA, wenn EN = hoch und CHIP_EN = 0 (Daten bleiben erhalten)
- Aktivmodus: ICC = 3 mA (typisch), wenn Kanalstrom = 5 mA
- Vollständig adressierbarer SRAM zur Reduzierung des Datenverkehrs
- Schnittstellenoptionen:
- 1 MHz (max.) I2C-Schnittstelle, wenn IFS = niedrig
- 12 MHz (max.) SPI-Schnittstelle, wenn IFS = hoch
- Flexible Verdunkelungsoptionen:
- Individuelle EIN- und AUS-Steuerung für jeden LED-Punkt
- Analoge Verdunkelung (Stromverstärkungsregelung)
- Globale 3-Bit-Maximal-Stromeinstellung (MC) für alle LED-Punkte
- Drei Gruppen von 7-Bit-Farbstromeinstellungen (CC) für Rot, Grün und Blau
- Individuelle 8-Bit-Punktstromeinstellung (DC) für jeden LED-Punkt
- PWM-Verdunkelung mit hörbarer, rauschfreier Frequenz
- Globale 8-Bit-PWM-Verdunkelung für alle LED-Punkte
- Drei programmierbare Gruppen von 8-Bit-PWM-Verdunkelung für eine willkürliche LED-Punkt-Zuordnung
- Individuelle 8-Bit- oder 16-Bit-PWM-Verdunkelung für jeden LED-Punkt
- Deghosting und geringe Helligkeitskompensation
- Erkennung einzelner offener LED-Punkte und Kurzschluss
Applikationen
- LED-Animation und -Anzeige für:
- Tastatur-, Maus- und Gaming-Zubehör
- Große und Smart-Haushaltsgeräte
- Smart-Lautsprecher, drahtgebundene und drahtlose Lautsprecher
- Audio-Mischer, DJ-Ausrüstung und Rundfunk
- Zugangsausrüstung, Schalter und Server
- Konstantstromsenken für optisches Modul
Dazugehöriges Evaluierungsboard
Texas Instruments LP5860EVM Treiber-Evaluierungsmodul (EVM)
Wird zur Evaluierung der Eigenschaften, des Betriebs und der Verwendung des LP5860 LED-Matrix-Treibers verwendet.

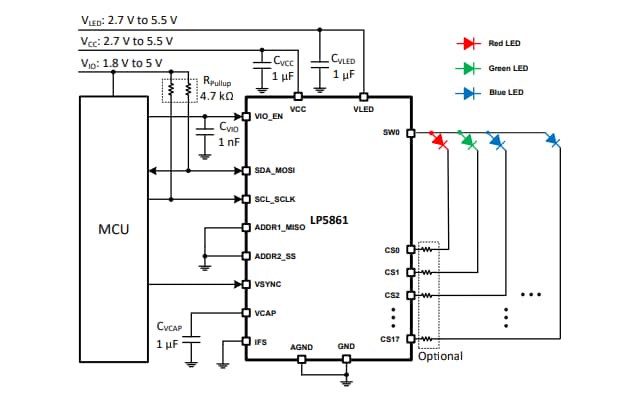

Vereinfachter Schaltplan
