TI LOG114 Präzisions-Logarithmikverstärker

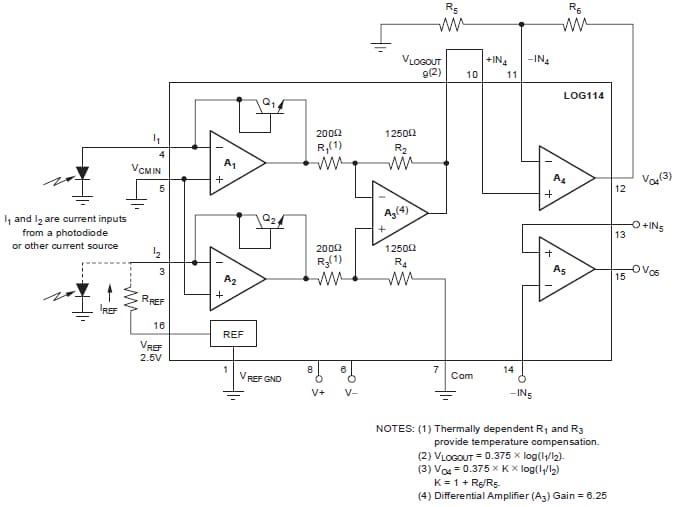

Texas Instruments LOG114 Präzisions-Logarithmikverstärker wurde zur Messung von Schwachströmen und Strömen in einem weiten Dynamikbereich in Kommunikation, Laser, Medizin und Industriesystemen entwickelt. TI LOG114 Logarithmikverstärker berechnet Logarithmus oder Log-Ratio von Eingangsstrom oder -spannung bezüglich eines Referenzstroms oder einer Referenzspannung (Logarithmik-Transimpedanzverstärker). Hohe Präzision wird über einen weiten Dynamikbereich der Eingangssignale mit bipolarer (±5V) oder Einzeleinspeisung (+5V) sichergestellt. Ein spezieller Temperaturdrift-Kompensationsschaltung ist im Chip enthalten. In Log-Ratio-Anwendungen kann der Signalstrom von einer Quelle mit hoher Impedanz wie einer Photodiode oder einem Serien-Widerstand von einer Spannungsquelle mit niedriger Impedanz sein. Der Referenzstrom kommt von einem Serien-Widerstand mit exakter interner Spannungsreferenz, einer Photodiode oder Aktivstromquelle. LOG114EVM ist eine anwendungsfertige Plattform zur Evaluierung der Leistung des LOG114 in verschiedenen Anwendungen.
