Texas Instruments LMR51430 SIMPLE SWITCHER® Abwärtswandler

Texas Instruments LMR51430 SIMPLE SWITCHER^® Abwärtswandler sind benutzerfreundlich und können einen Laststrom von bis zu 3 A ansteuern. Mit einem großen Eingabebereich von 4,5 V bis 36 V eignet sich der LMR51430 für eine umfassende Auswahl von Industrieapplikationen für die Leistungsregelung von einer ungeregelten Quelle. Die Schaltfrequenz von 500 kHz und 1,1 MHz auf dem Bauteil unterstützt die Verwendung von relativ kleinen Induktivitäten, was zu einer optimierten Lösungsgröße führt.

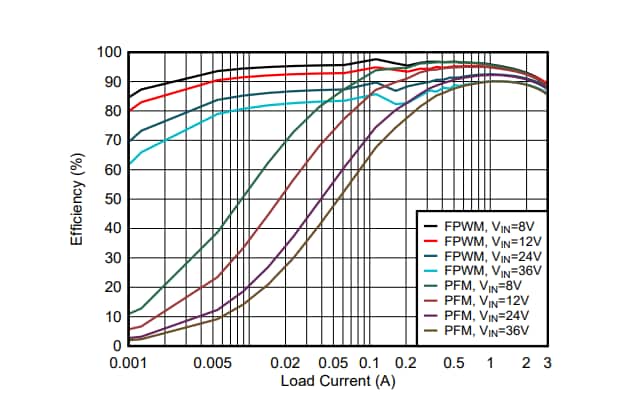

Die LMR51430 Abwärtswandler von TI verfügen über eine PFM-Version, um einen hohen Wirkungsgrad bei geringer Last zu erreichen und eine FPWM-Version, um eine Festfrequenz und eine geringe Ausgangsspannungswelligkeit über den gesamten Lastbereich zu erzielen. Die Sanftanlauf- und Kompensations-Schaltungen sind intern implementiert, was die Verwendung des Bauteils mit einer geringeren Anzahl externer Komponenten ermöglicht. Darüber hinaus bietet der LMR51430 integrierte Schutzfunktionen, einschließlich eine Zyklus-für-Zyklus-Strombegrenzung, einen Hiccup-Modus, eine Kurzschluss-Sicherung und eine thermische Abschaltung bei zu hoher Verlustleistung.

Der LMR51430 ist in einem 6-Pin-SOT-23-Gehäuse untergebracht.

Merkmale

Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
Für robuste Industrieapplikationen konfiguriert
- Eingangsspannungsbereich: 4,5 V bis 36 V
- Dauerausgangsstrom: 3 A
- Mindesteinschaltzeit: 70 ns
- Schaltfestfrequenzoptionen: 500 kHz und 1,1 MHz
- Sperrschichttemperaturbereich: -40 °C bis +150 °C
- Maximales Tastverhältnis: 98 %
- Einschalten mit vorgespanntem Ausgang
- Interne Kurzschluss-Sicherung mit Hiccup-Modus

Toleranz der Spannungsreferenz: ±1,5 %
Präzisionsfreigabe
Kleine Lösungsgröße und Benutzerfreundlichkeit
- Integrierte Synchrongleichrichtung
- Interne Kompensation für eine einfache Verwendung
- SOT-23-Gehäuse
Pin-zu-Pin-kompatibel mit TPS54202 und TPS54302
PFM- und erzwungene PWM-Optionen (FPWM) sind verfügbar
Erstellen eines benutzerdefinierten Designs mit dem LMR51430 über den WEBENCH® Power Designer
