Texas Instruments LMH32404RHFEVM Evaluierungsmodul
Das Texas Instruments LMH32404RHFEVM Evaluierungsmodul ist zur Demonstration des LMH32404RHF Transimpedanz-Verstärkers mit Differentialausgang ausgelegt. Das LMH32404RHFEVM Evaluierungsmodul verfügt über einen Transformator zur Umwandlung des Ausgangs in eine einendige 50-Ω-Verbindung für eine einfache Messung mit Standard-Testausrüstungen und eine Option zur Umwandlung in vollständig differenzielle DC-gekoppelte Signale. Der Eingang ist auf 50 Ω angepasst und standardmäßig konfiguriert, um einen Spannungseingang zu erhalten, der über einen 2-kΩ-Widerstand in einen Strom umgewandelt wird, aber neukonfiguriert werden kann, um einen gültigen Stromeingang mit optionalen Fotodioden-Vorspannungsverbindungen auf der Rückseite des Boards zu ermöglichen.
Darüber hinaus enthält das LMH32404RHFEVM Evaluierungsmodul von TI benutzerfreundliche Steckbrücken zur Steuerung der Bauteil-Gain, der Unterdrückung von Eingangs-Bias-Strom und Abschaltfunktionen.
Merkmale
- Für einen einendigen Spannungseingang und -ausgang mit 50-Ω-angepassten SMA-Verbindungen konfiguriert
- Integrierte Steckbrücken für eine einfache Steuerung des Kanalmodus, eine Unterdrückung des Bias-Stroms und eine vollständige Chip-Abschaltung
- Optionale DC-gekoppelte Differential-Ausgangskonfiguration
- Für einen Einzelversorgungsbetrieb von 3,3 V ausgelegt
- Optimiertes Layout für Geräte mit hoher Bandbreite

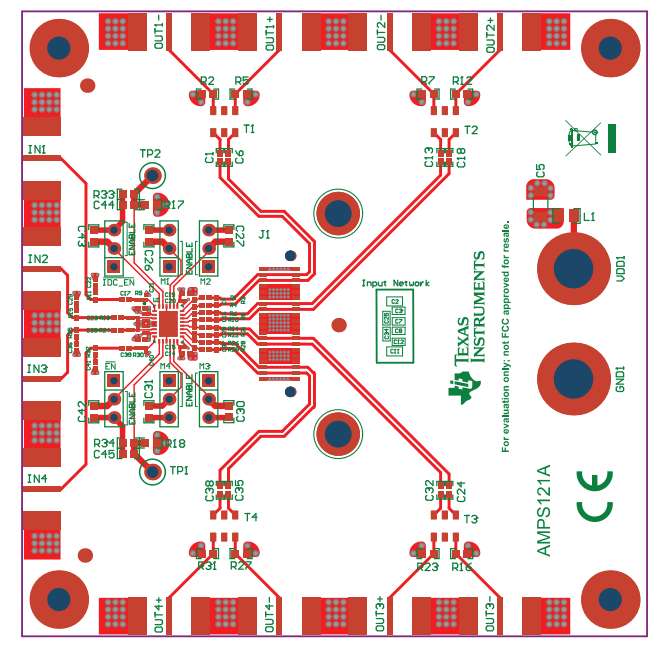

Layout
Verwandtes Produkt
Texas Instruments LMH32404/LMH32404-Q1 Transimpedanzverstärker
Für LIDAR-Applikationen (Light Detection and Ranging, LIDAR) und Laser-Distanzmesssysteme.
Veröffentlichungsdatum: 2021-01-05
| Aktualisiert: 2022-03-11
