Texas Instruments LM74800EVM-CS Controller-Evaluierungsmodul

Das Texas Instruments LM74800EVM-CS Controller-Evaluierungsmodul (EVM) unterstützt Designer bei der Evaluierung des Betriebs und des Betriebsverhaltens des LM74800-Q1 Ideal-Dioden-Controllers mit geschaltetem Ausgang. Der LM7480x-Q1 regelt und treibt externe Back-to-Back-n-Kanal-MOSFETs an, um einen Ideal-Diodengleichrichter mit Leistungspfad-EIN-/AUS-Steuerung und Überspannungsschutz zu emulieren. Das LM74800EVM-CS von Texas Instruments demonstriert, wie der LM74800-Q1 zusammen mit zwei Back-to-Back-n-Kanal-MOSFETs, die einer gemeinsamen Quellentopologie konfiguriert sind, einen nicht unterdrückten Lastabwurfschutz von 200 V mit Batterie-Verpolungsschutz zur nachgeschalteten Schaltung bieten kann. Das erste Gate-Drive-HGATE regelt einen externen n-Kanal-MOSFET zum Ausschalten oder Klemmen der Ausgangsspannung auf einen akzeptablen sicheren Pegel. Das zweite Gate-Drive-DGATE regelt einen weiteren externen n-Kanal-MOSFET, um eine Ideal-Diode zu emulieren.

Merkmale

  • 12-V- und 24-V-Automotive-Batterie-Verpolungsschutz
  • Eingangsbetriebsbereich: 3 V bis 65 V
  • 12-V-Batterieschutz von 3 V bis 40 V
  • 24-V-Batterieschutz von 3 V bis 65 V
  • Nennstrom von 2 A, Spitzenlaststrom von 2,5 A
  • Unterstützt einen nicht unterdrückten Lastabwurfschutz von 200 V
  • EIN-/Aus-Steuerung aktivieren
  • Programmierbarer Überspannungsabschaltungs- und Ausgangsklemmenbetrieb
  • Steuerung der Anstiegsrate der Ausgangsspannung
  • LED-Anzeige für Ausgangs-EIN-/AUS-Erkennung
  • On-Board-TVS-Schutz für Automotive-Transientenfestigkeit

Erforderliche Ausrüstung

  • Netzteile
    • Ein einstellbares Netzteil mit einem Ausgang von 0 V bis 600 V, Ausgangsstrombegrenzung von 0 A bis 10 A
    • Automotive-Testanlage, die ISO 7637-2 und ISO 16750-2, einschließlich nicht unterdrückter Lastabwurfimpuls von 200 V bei 5 A erzeugen kann
  • Zähler
    • Mindestens ein digitales Multimeter erforderlich
  • Oszilloskop
    • Ein DPO2024 oder gleichwertig, drei 10-x-Spannungssonden und eine DC-Stromsonde, die 10 A messen kann
  • Lasten
    • Eine ohmsche Last oder gleichwertig, die eine DC-Last von bis zu 10 A bei 12 V tolerieren kann

Applikationen

  • Automotive-Batterie-Verpolungsschutz
  • FAS-Domänen-Controller
  • Kamera-ECU
  • Haupteinheit
  • USB-HUBs
  • Leistungspfadschutz, Leistungs-Mux und O-Ring

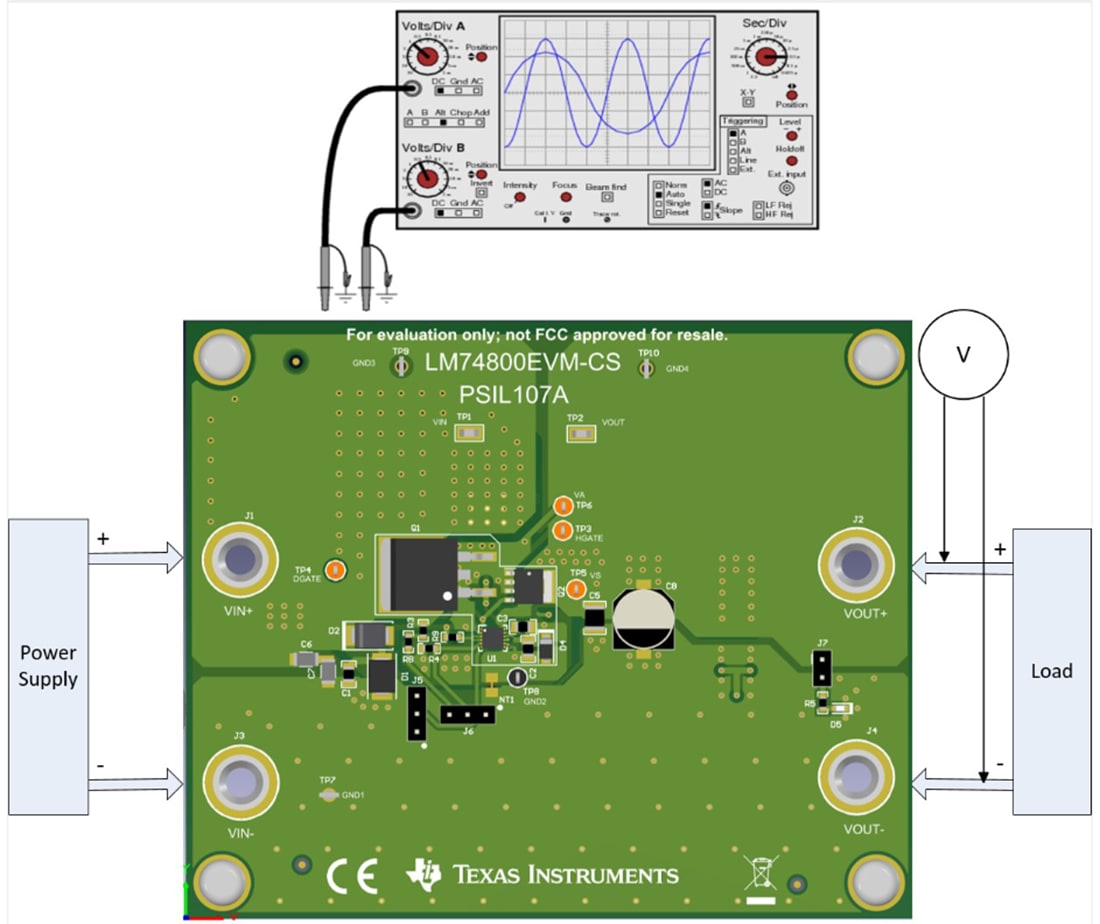

Testeinrichtung
