Texas Instruments LM65635EVM Evaluierungsmodul
Das Evaluierungsmodul LM65635EVM von Texas Instruments ermöglicht Benutzern die Evaluierung des Betriebsverhaltens und der Funktionsweise der Abwärtswandler mit breitem Eingangsspannungsbereich der Baureihe LM656x5. Das LM65635EVM ist zur Versorgung einer Last, die 3,5 A oder weniger benötigt, mit einer Ausgangsspannung von 5 V ausgelegt. Durch den Austausch anderer Versionen des LM656x5 und die Neukonfiguration der Bauelemente des Boards kann das LM65635EVM von TI in vielen verschiedenen Anordnungen verwendet werden.
Merkmale
- Breiter Eingangsspannungsbereich: 3 V bis 65 V
- 5 V, 3,3 V und einstellbare Spannung
- Bis zu 3,5 A Ausgangsstrom (LM65635)
- Schaltfrequenz 300 kHz bis 2,2 MHz
- Minimiertes Überschwingen am Schaltknoten zur Reduzierung von elektromagnetischen Störungen (EMI)
- Eingangstransientenfähigkeit bis zu 70 V
Applikationen
- Erweiterte Fahrerassistenzsysteme (FAS)
- Automotive-Infotainment und -Kombiinstrumente
- Hybrid-, Elektro- und Antriebsstrangsysteme
Einrichtung

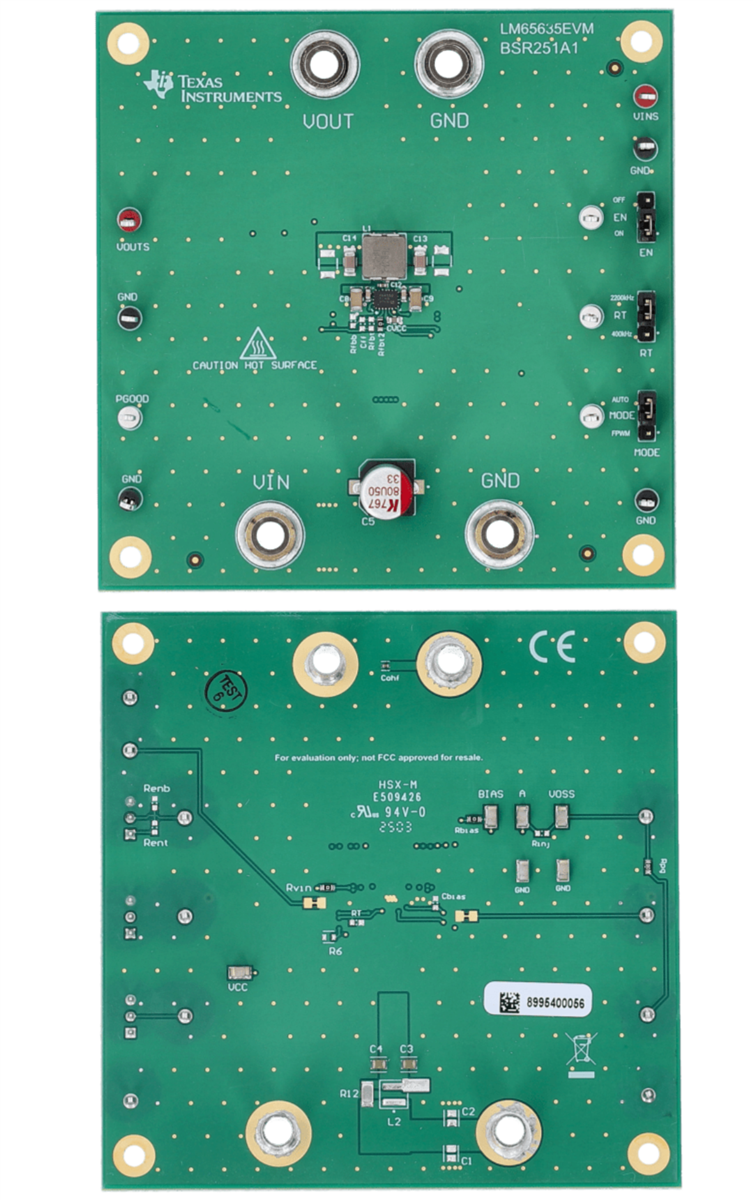

Layout
Veröffentlichungsdatum: 2025-05-28
| Aktualisiert: 2025-06-04
