Texas Instruments Präzisions-Mikroleistungs-Spannungsreferenzen LM4040
Die Präzisions-Mikroleistungs-Shunt-Spannungsreferenzen LM4040 vonTexas Instruments sind vielseitige, einfach zu verwendende Bauelemente für viele Applikationen. Der zweipolige Festspannungsregler LM4040 benötigt keine externen Kondensatoren und bleibt bei allen kapazitiven Lasten stabil. Darüber hinaus bieten die Referenzen niedrige dynamische Impedanz sowie ein geringes Rauschen und niedrige Temperaturkoeffizienten, um eine stabile Ausgangsspannung über einen großen Bereich von Betriebsströmen und Temperaturen zu unterstützen.
LM4040 von TI verwendet eine Sicherung und eine Zener-Zap-Reverse-Durchbruchspannungs-Trimmung während des Wafertests, um vier Ausgangsspannungstoleranzen herzustellen, die von maximal 0,1 % für Klasse A bis maximal 1 % für die Klasse D reichen. Diese Eigenschaften ermöglichen Flexibilität bei der Auswahl des besten Preis-Leistungs-Verhältnisses für Applikationen.
LM4040 ist in den platzsparenden Gehäusen SC-70 und SOT-23-3 erhältlich und benötigt einen Mindeststrom von 45 μA. Diese Parameter machen LM4040 ideal für tragbare Applikationen. LM4040xI ist für den Betrieb über einen Umgebungstemperaturbereich von-40 °C bis +85 °C ausgelegt.
Merkmale
- Feste Ausgangsspannungen von 2,048 V 2,5 V, 3 V, 4,096 V, 5 V, 8,192 V und 10 V
- Geringes Ausgangsrauschen von 35μVRMS (typisch)
- Großer Betriebsstrombereich von 45 μA (typisch) bis 15 mA
- Stabil bei allen kapazitiven Lasten; kein Ausgangskondensator erforderlich
- Erhältlich mit erweitertem Temperaturbereich von -40 °C bis +125 °C
- Enge Ausgangstoleranzen und niedriger Temperaturkoeffizient
- Maximum 0,1 %, 100 ppm/°C – Klasse A
- Maximum 0,2 %, 100 ppm/°C – Klasse B
- Maximum 0,5 %, 100 ppm/°C – Klasse C
- Maximum 1,0 %, 150 ppm/°C – Klasse D
Applikationen
- Datenerfassungssysteme
- Energie-Infrastruktur
- Analoges Eingangsmodul
- Feldtransmitter
- Präzisions-Audio
- Fahrzeugelektronik
Verwandte Produkte
Texas Instruments LM4040-N/-Q1 Micropower Shunt Voltage References
Ideal for space-critical applications, design effort reduced by several features.

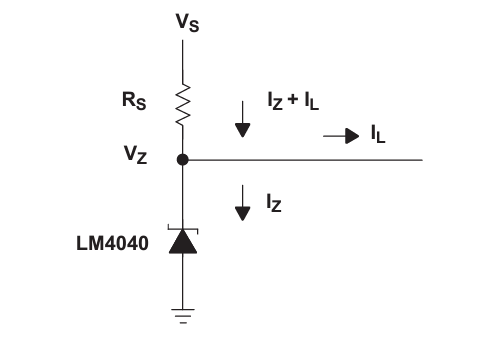

Vereinfachtes Schaltbild
