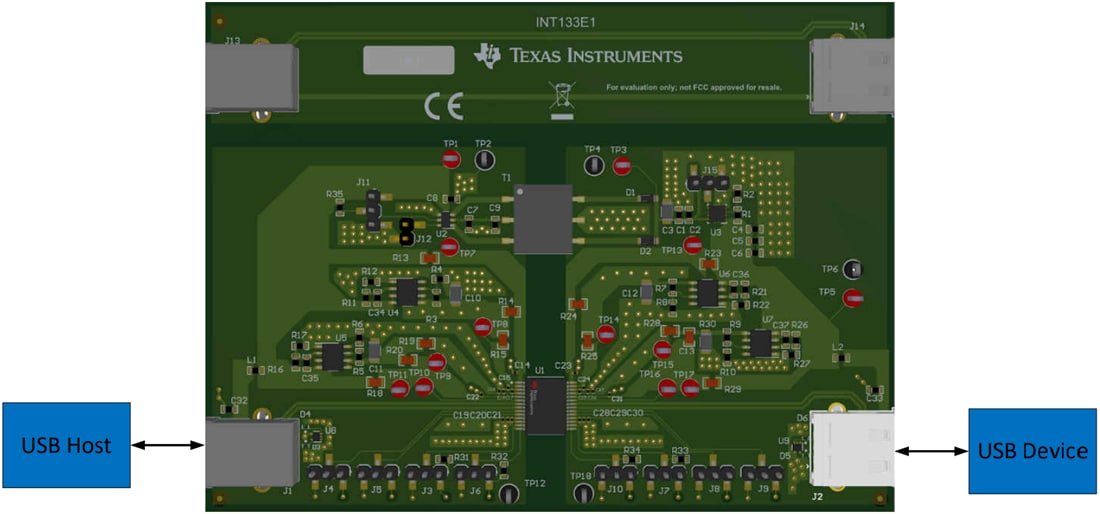

Texas Instruments ISOUSB211DPEVM Repeater Evaluierungsmodul

Das Texas Instruments ISOUSB211DPEVM Repeater Evaluierungsmodul (EVM) ermöglicht es Anwendern, das ISOUSB211-Bauteil gründlich zu evaluieren, bevor es in ihre Designs integriert wird. Das Evaluierungsmodul kann von verschiedenen Stromquellen gespeist werden, darunter geregelte Stromversorgungen, USB 2.0-Anschluss und DC-Adapter. Aus diesem Grund enthält das Evaluierungsmodul einen Transformator-Treiber (SN6501), einen Transformator (CMP-0030614-1) und fünf einstellbare Ausgangs-LDOs (TPS76701 und TPS73701). Dieses Evaluierungsmodul kann so konfiguriert werden, dass es die mitgelieferten LDOs zur Versorgung der 3,3 V- und 1,8 V-Stromversorgungen verwendet oder diese externen LDOs umgeht und die internen LDOs zur Versorgung der 3,3 V- und 1,8 V-Stromversorgungen verwendet. Das Evaluierungsmodul kann für den Betrieb mit und ohne externe LDOs konfiguriert werden. Mit dem Evaluierungsmodul können viele der im ISOUSB211-Datenblatt angegebenen Parameter wie Datenrate, Stromverbrauch und andere überprüft werden. Einige der Datenblatt-Spezifikationen erfordern eine andere Konfiguration des Testaufbaus als die des Texas Instruments ISOUSB211DPEVM, so dass diese Spezifikationen nicht ohne Modifikationen mit dem Evaluierungsmodul verifiziert werden können. Zu den Beispielparametern gehören die maximale Datenrate, die Ausbreitungsverzögerung und andere Zeitangaben.
