Texas Instruments INAx180/INAx181 Strommessverstärker

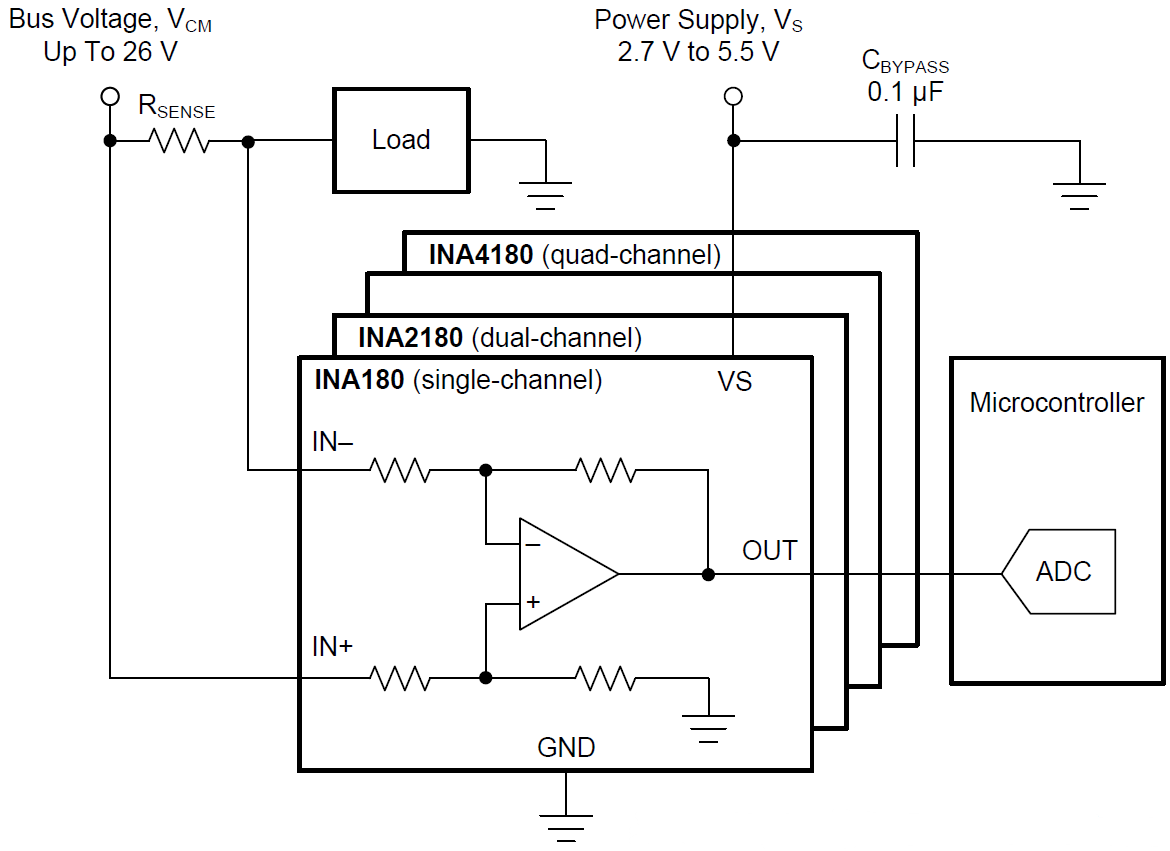

Die Strommessverstärker INAx180/INAx181 von Texas Instruments sind kostenoptimierte Strommessverstärker (werden auch als Strom-Shunt-Wächter bezeichnet), die Spannungsabfälle über Strommesswiderstände bei Gleichtaktspannungen von -0,2 V bis +26 V unabhängig von der Versorgungsspannung erfassen. Der INAx180/INAx181 integriert ein abgestimmtes Widerstandsverstärkungsnetzwerk in vier Bauteiloptionen mit festem Verstärkungsfaktor: 20 V/V, 50 V/V, 100 V/V oder 200 V/V. Dieses abgestimmte Widerstandsverstärkungsnetzwerk minimiert Gain-Fehler und verringert die Temperaturdrift. Jedes Bauteil wird von einer Einzelstromversorgung von 2,7 V bis 5,5 V betrieben und verbraucht einen Versorgungsstrom von max. 260 µA. INAx181 Bauteile verfügen über eine bidirektionale Strommessfähigkeit. Alle Bauteil-Optionen sind für den erweiterten Betriebstemperaturbereich von -40 °C bis +125 °C spezifiziert. Die INAx180-Q1/INAx181-Q1 Bauteile sind für Automobil-Applikationen AEC-Q100-qualifiziert.
