Texas Instruments DS320PR410-RSC-EVM Redriver-Evaluierungsmodul
Das Texas Instruments DS320PR410-RSC-EVM Redriver-Evaluierungsmodul (EVM) bietet eine komplette Plattform mit hoher Bandbreite für die Evaluierung der Signalkonditionierungsfunktionen von dem linearen Vierkanal-PCI-Express 5.0 Redriver der Baureihe DS320PR410. Das Texas Instruments DS320PR410-RSC-EVM Evaluierungsboard kann für Standardkonformitätstests, Leistungsbewertungen und erste Systemprototypen verwendet werden.
Merkmale
- PCIe x16 Riser-Karten-Option mit acht unidirektionalen linearen Vierkanal-Treibern, die mit Raten von bis zu 32 Gbps arbeiten
- Lineare Entzerrung für eine nahtlose Unterstützung von Link-Training und PCIe-Kanalerweiterung
- CTLE sorgt für eine Erhöhung auf 22 dB bei 16 GHz
- Programmierbare Gerätekonfiguration über EEPROM, GPIO, I2C, oder SMBus
- Integrierter DC-DC-Abwärtswandler von 12 V auf 3,3 V bei 2 A
- -40°C bis 85 °C industrieller Temperaturbereich
- Durchfluss-Layout im 4 mm x 6 mm, 40-poligen, unbedrahteten WQFN-Gehäuse mit einem Raster von 0,4 mm
Applikationen
- PCI Express Gen 1, 2, 3, 4 und 5
- Hochgeschwindigkeitsschnittstellen bis zu 32 Gbps
- Unternehmens-Server-Motherboard, -Workstation
- Unternehmensspeicher
- Unternehmens-Add-In-Karte, Endpunkt

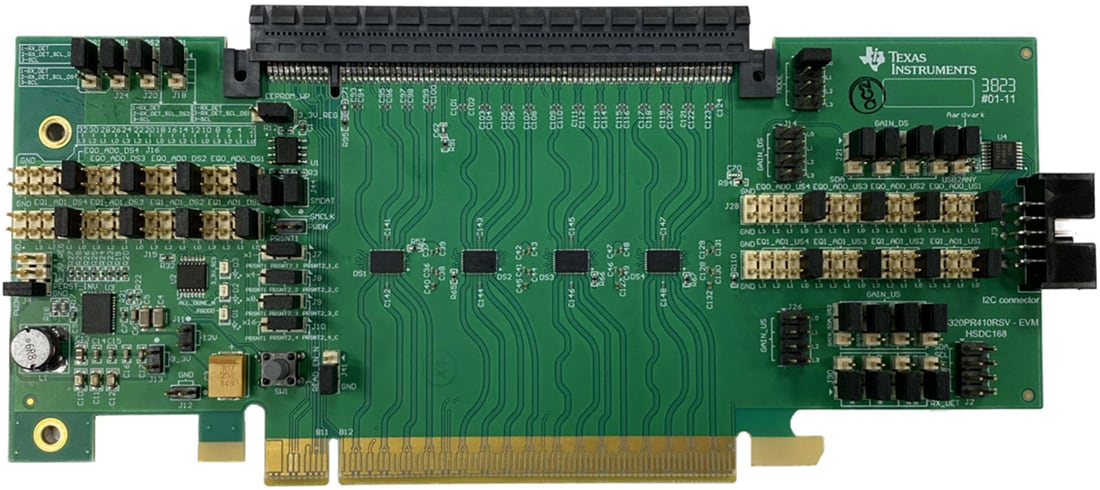

Board-Layout
Verwandtes Produkt
Texas Instruments DS320PR410 Vierkanalige lineare Redriver
Entwickelt, um PCle™ 5.0, CXL 2.0, UPI 2.0 und Schnittstellen mit bis zu 32 GBit/s zu unterstützen.
