Texas Instruments DS160PR810EVM-RSC Evaluierungsmodul
Das Texas Instruments DS160PR810EVM-RSC Evaluierungsmodul bietet eine komplette Plattform mit hoher Bandbreite zur Evaluierung der Signalkonditionierungsfunktionen des DS160PR810 PCI-Express 4.0 Achtkanal-Linear-Redrivers. Das DS160PR810EVM-RSC Evaluierungsmodul verfügt über vier DS160PR810 Linear-Redriver, welche die Übertragungsentfernung eines PCIe-Gen-4x16-Busses erweitern können.
Das DS160PR810EVM-RSC Evaluierungsmodul kann mit einem Ende des Boards in einen PCIe-Steckplatz eines Servers oder PC-Motherboards gesteckt und mit dem Spreizhalterungs-Steckverbinder mit einer PCIe-Add-in-Karte am anderen Ende des Boards gekoppelt werden. Das DS160PR810EVM-RSC Evaluierungsboard kann für Standard-Konformitätstests, Evaluierung des Betriebsverhaltens und für das anfängliche System-Prototyping verwendet werden.
Merkmale
- PCIe-x16-Riser-Kartenoption mit vier unidirektionalen Achtkanal-Linear-Redrivern, die mit Raten von bis zu 25 GBit/s betrieben werden
- Lineare Entzerrung für eine nahtlose Unterstützung von Link-Training und PCIe-Kanalerweiterung
- CTLE-Verstärkung von bis zu 18 dB bei 8 GHz
- Programmierbare Bauteilkonfiguration über GPIO oder I2C, SMBus
- 2-A-On-Board-DC/DC-Abwärtswandler mit 12 V bis 3,3 V
- Industrie-Temperaturbereich: -40 °C bis +85 °C
- Durchfluss-Layout in einem unbedrahteten 64-Pin-WQFN-Gehäuse von 4 mm x 6 mm mit einem Rastermaß von 0,4 mm
Applikationen
- PCI Express Gen 1, 2, 3 und 4
- Hochgeschwindigkeits-Schnittstellen von bis zu 25 GBit/s
- Unternehmens-Server-Motherboard, -Workstation
- Unternehmensspeicher
- Unternehmens-Add-In-Karte, -Endpunkt

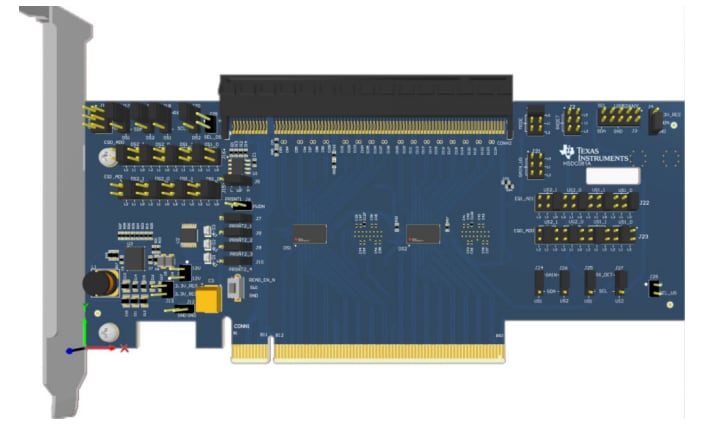

Layout
